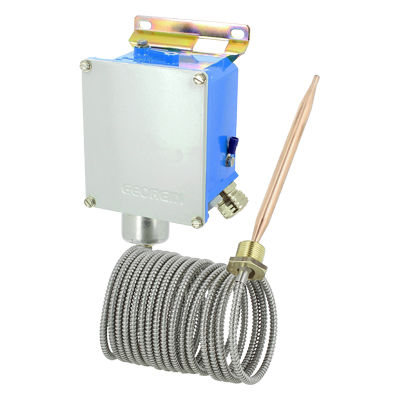

Conmutador térmico de expansión de gas F M

capilarreglableSPDT

Caja: zamak con recubrimiento epoxi Elemento sensor: bulbo y capilar de acero inoxidable o cobre Protección del capilar: armadura de acero inoxidable Interruptor: 1 o 2 conmutadores (SPDT) / banda muerta fija o ajustable Prensaestopas: latón niquelado conector M16 o JUPITER Características: " Fijación de acero inoxidable " Soporte de fijación reforzado - tipo Navy La variación de la presión (o de la temperatura transformada en presión según la ley de la presión saturada [presión de vapor]) se transmite al sensor "S" que activa un mecanismo interno que comprende un sistema de equilibrio de fuerzas La fuerza producida por la variación de la presión en el sensor "S" es equilibrada por el muelle de variación. La fuerza aplicada puede ajustarse mediante un tornillo "RS" que permite fijar un punto de funcionamiento (o de equilibrio) determinado. Si se sobrepasa el punto de equilibrado, el brazo del regulador se moverá. Cualquier movimiento será detectado por el contacto "C" instalado al final de la carrera. La variación de la presión que obliga a reponer el contacto en su posición inicial se denomina "desviación". El valor de la desviación puede aumentarse ajustando el muelle de variación mediante la rueda etiquetada como "W". El disparo del contacto sólo puede ajustarse hacia arriba. Servicios del dispositivo Función eléctrica 34D en el presente folleto de instrucciones técnicas. Los detectores comprenden lo siguiente: -Una unidad compuesta por 1 o 2 interruptores dorados y un mecanismo de accionamiento. -Un sensor de presión (conexión de proceso M20x1,5 para las versiones 1 y 2; ½" BSP M para la versión 3)
