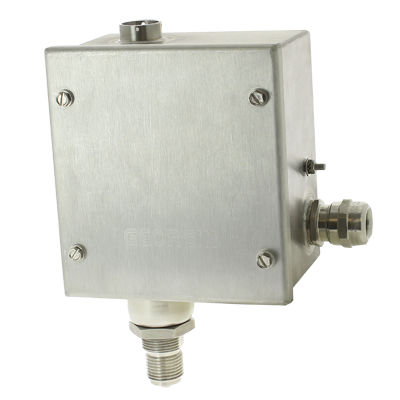

Presostato de membrana FX

de fuellede tubo Bourdondiferencial

Rangos: " De 0 a 100 bar (presión diferencial) Caja: Acero inoxidable 316 Elemento sensor: " Fuelle de acero inoxidable " Membrana de NBR, FKM o EPDM " Tubo bourdon de acero inoxidable Interruptores : 1 o 2 conmutadores (SPDT) Opciones: " Carcasa de seguridad aumentada (ATEX/IECEx) " Seguridad intrínseca (próximamente) " Capacidad SIL (próximamente) Características Control de presión manométrica, absoluta o diferencial Control de la temperatura: bulbo directo o por capilaridad Contacto eléctrico o salida de señal neumática Protección para zonas con riesgo de explosión (ATEX) Caja antiexplosiva Seguridad intrínseca Seguridad aumentada Contacto antideflagrante Seguridad constructiva APLICACIONES generación de energía térmica o nuclear la industria petrolera, desde la perforación hasta el refinado química y petroquímica transporte y almacenamiento de gas natural o licuado sobrealimentación de gas turbinas de gas, vapor o hidráulicas motores diesel, bombas y compresores construcción naval para la marina mercante o militar circuitos de vapor, hornos y quemadores seguridad de frenado en el transporte ferroviario silos tratamiento de aguas Principio de funcionamiento La presión o la temperatura se aplican al elemento sensor (SE), cuya posición cambia entonces, actuando sobre el brazo flexible (FA). La fuerza así producida se equilibra con el muelle (RS). Así se ajusta el punto de consigna. Al acercarse al punto de consigna, el cambio de fuerzas perturba el equilibrio (FA) y actúa sobre el contacto. Un segundo muelle (DBS) que actúa sobre el brazo flexible (FA) aumenta la desviación del interruptor o interruptores.
