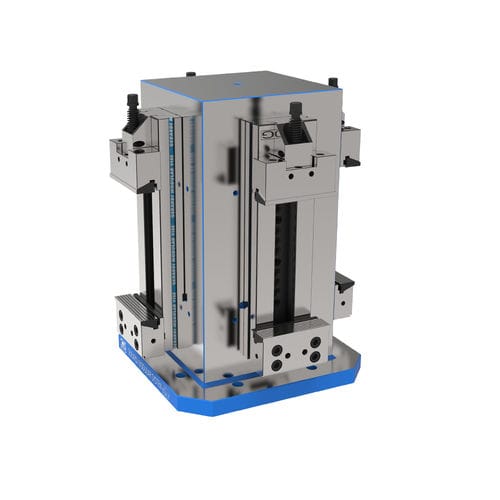

Columna de fijación modular

de hierro fundido

Los Portapiezas Gerardi son ideales para centros de mecanizado horizontales Para el apoyo y completar el sistema de bloqueo, Gerardi S.p.A ha diseñado y desarrollado una gama de portapiezas en fusión sólida de fundición G30 (con paredes de un espesor 43-45mm y con doble tratamiento de distensión y estabilización) y últimamente también aluminio de alta resistencia. Estos productos están disponibles en: Cubos, portapiezas de dos lados, Escuadras, Placas, Plataformas y especiales a oferta. Dependiendo del mecanizado y acabado se catalogan los siguientes tipos:: Versión A - Fusiones sólidas - Desbaste con fresa Versión B - Fusiones desbastadas con sobrametal y base acabada Versión C - Completamente acabado Versión E - Con cuadrícula de agujeros y roscas integrales internas Versión F - Con cuadrícula de casquillos templados 100Cr6 y roscados adjuntos en acero inoxidable ALTA PRECISIÓN Entre ±0,02mm CASQUILLOS DE CENTRADO Ien acero endurecido 100Cr6 - DIN 179C PREDISPOSICIÓN PARA USO DE ZERO POINT Todos nuestros cubos portapiezas (excluyendo la fusión bruta) están preelaborados en la base de apoyo con 4 agujeros de precisión Ø20H7 para el uso de los Zero Point Gerardi o para la conexión con el pallet de la máquina Versión A - DESBASTADO DE FRESA Fusión sólida en fundición G30 desbastada con doble tratamiento de distensión. Paredes de espesor 43-45mm (sobrametal 10mm) Versión B - BASE ACABADA Fusión desbastada con base mecanizada y raspado manualmente para pallet con normas Europa y Japonesa. Versión C - COMPLETAMENTE MECANIZADO Cubo completamente acabado con paredes de espesor 38-40mm. Tolerancia ±0,02mm
