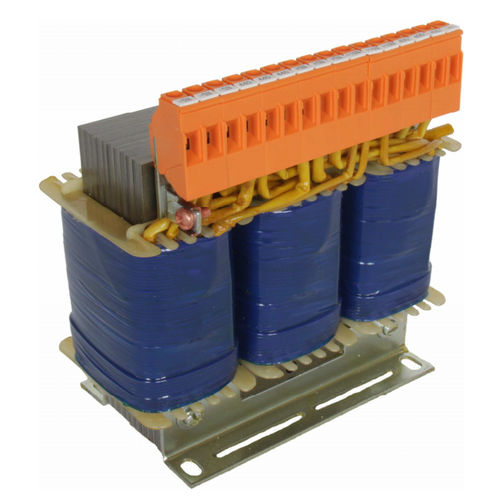

Transformador de potencia DK series

encapsulado en resinatrifásicode pie

Estos transformadores están construidos según VDE0570/IEC 61558 y cumplen las condiciones para un uso normal sin requisitos especiales. Los valores de potencia indicados se refieren a la versión con devanados separados y, en el caso de la serie de tipos con conducto de aire, a la posición de funcionamiento especificada. Si se instalan transformadores en la carcasa especificada en las hojas de datos, la clase de aislamiento cambia de ta = 40°C/B a ta = 25°C/B o la potencia que se puede extraer debe reducirse en consecuencia. Para la conexión se dispone de bloques de terminales que son seguros al tocarlos con los dedos. Otras versiones están naturalmente disponibles a petición, por ejemplo, autotransformadores, transformadores con diferentes frecuencias, con bobinado de 2 celdas, con bobinados de alta corriente o con pérdidas o caídas de tensión más bajas, clases de aislamiento más altas, etc. Las 3 bobinas pueden ser asignadas a diferentes grupos vectoriales dependiendo de las características requeridas. La siguiente tabla contiene una selección de estos grupos de vectores con los grupos preferidos resaltados. Nuestros transformadores trifásicos están construidos de acuerdo con el grupo vectorial Yy0 a menos que se solicite lo contrario. Transformadores trifásicos según VDE 0570/IEC 61558 -Rango de potencia 50 VA - 3 kVA -Transformador tipo núcleo -Frecuencia 50/60 Hz -Montaje del soporte de la base -Bloques terminales a prueba de golpes según VBG 4 -Clase de aislamiento ta = 40° C/B -Clase de protección I -Tipo de protección IP00
