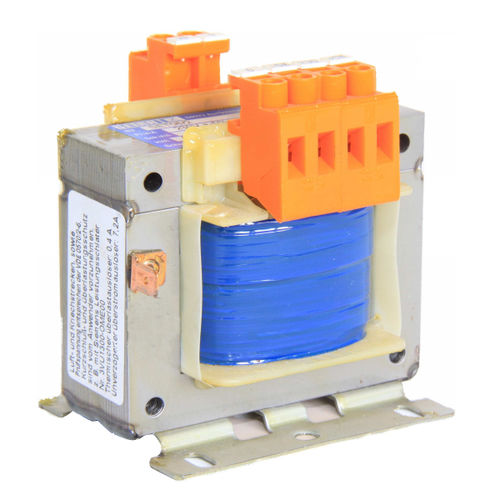

Transformador de potencia SET series

encapsulado en resinapara circuito impresolaminado

Los transformadores de potencia de control se utilizan para alimentar los circuitos de control. Su aplicación se establece en la norma DIN VDE 0570/2-2 que recomienda el uso de transformadores de potencia de control en circuitos de control con más de cinco bobinas electromagnéticas. Una fuente de alimentación con transformadores de control ofrece una serie de ventajas, por ejemplo, una adaptación sencilla a diferentes tensiones de red. Las corrientes de cortocircuito en la red de control se mantienen a niveles compatibles con el equipo en uso. En el ensayo de tensión especificado en VDE 0570/2-2, el equipo del circuito de control no está sometido a la tensión de ensayo. Las tensiones que difieren de la tensión de control (p. ej., 24 V) pueden producirse a través de los puntos de toma del transformador de potencia de control. Los picos de tensión que se producen en la red de distribución no tienen ningún efecto en los equipos del circuito de control. Los circuitos de control se pueden poner a tierra o desenchufar independientemente del tipo de red. Los transformadores de potencia de control se fabrican con devanados primarios y secundarios separados de acuerdo con la norma VDE 0550 parte 3. En la serie SET, las distancias de fuga y de fuga, así como la tensión de prueba, se ajustan a la norma VDE 0570/2-2. El usuario debe tomar las medidas adecuadas para protegerse contra sobrecargas y cortocircuitos. Transformadores de potencia de control según VDE 0570/IEC61558 Para uso como transformadores de control de potencia y de aislamiento -Rango de potencia 63 VA - 1,5 kVA -Transformador tipo cáscara con devanados separados -Distancias de fuga y tensión de prueba según VDE 0570/IEC61558 -Frecuencia 50/60 Hz -Grifo de impresión ± 5% -Montaje del soporte de la base -Bloques terminales a prueba de golpes según VBG 4 -Clase de aislamiento ta = 40°C/B -Clase de protección I
