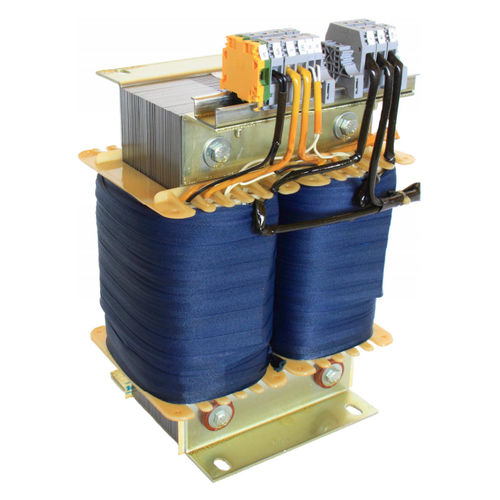

Transformador de aislamiento GMTE series

encapsulado en resinamonofásicode pie

Los transformadores de aislamiento se utilizan para el aislamiento eléctrico de circuitos con el fin de reducir los peligros que resultan de tocar accidentalmente las partes conectadas a tierra y a tierra simultáneamente. Los transformadores de aislamiento pueden utilizarse para satisfacer la medida de protección "separación de protección". El equipo conectado está aislado de forma segura de la red de alimentación y no debe estar conectado a tierra. Los transformadores de aislamiento están sujetos a la norma DIN/VDE 0570/2-4/IEC61558/2-4 Parte 1. Se aplican los siguientes valores nominales máximos: -Tensión de entrada: 1000 V -Frecuencia: 500 Hz -Tensión de salida: 1000 V (sin carga y con carga) -...poder: transformadores monofásicos: 25 kVA oTransformadores trifásicos: 40 kVA Los transformadores de aislamiento deben estar marcados con el símbolo para distinguirlos de los transformadores para otras aplicaciones. Transformadores monofásicos de aislamiento para VDE 0570/2-15/IEC61558/2-15 Bobinado de protección entre el primario y el secundario. Secundario con conexión simétrica para el control del aislamiento. -Rango de potencia 3,15 - 8 kVA -Con ± 5% de derivación para la adaptación a la tensión de red -Frecuencia 50/60 Hz -Salida 230 V (con grifo central) -Circuito li0 -Tensión de impedancia 3% -Corriente en vacío Io < 3% de la corriente nominal -Sobretensión de corriente de entrada máx. 12 x IN -Clase de aislamiento ta=40°C/B -Interruptor termostático para señal acústica o visual en caso de calentamiento no permitido -Clase de protección I -Tipo de protección IP00 -(Adecuado para instalaciones hasta IP23)
