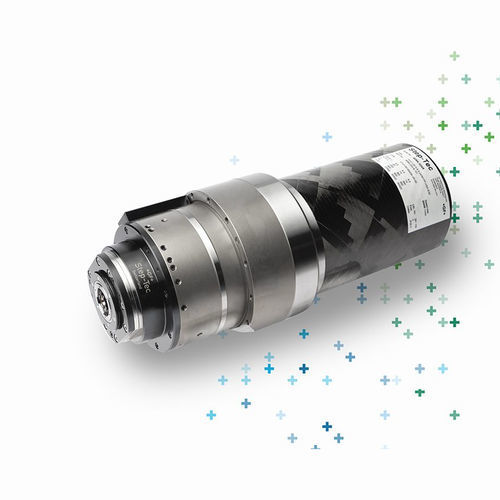

La plataforma HVC 120 ofrece una gama de soluciones para el trabajo de metales, no solo cabezales excepcionales. El concepto de plataforma sirve a los fabricantes de moldes y proporciona capacidades de micro-fresado para la industria médica.
La plataforma del cabezal HVC 120 admite diámetros de carcasa tan pequeños como 120 mm, con velocidades de 48 000 a 75 000 rpm, potencia moderada de 6,5 a 10 kW S1 y par de 1,5 a 2,7 Nm S1. El sistema de sellado de aire doble (SSA) amplía la idoneidad de la aplicación para incluir la producción libre de contaminación en materiales sensibles a la suciedad como el grafito. La redondez extrema de nuestros ejes, producidos en casa, ayuda a crear acabados superficiales superiores hasta Ra = 0,02 μm. El sensor de aceleración incorporado mantiene el cumplimiento y la seguridad del proceso mientras acelera la aprobación de piezas.
Opciones de monitorización
El módulo de diagnóstico del cabezal (SDM; caja negra), combinado con el sensor de aceleración patentado de Step-Tec, registra todos los datos relevantes para el proceso, incluida la vibración a lo largo de tres ejes. SDM también monitoriza y marca de tiempo los eventos de colisión > 30g.
Compensación
Cualquier movimiento del cabezal no detectado o aumento de temperatura puede causar imprecisiones y una calidad superficial defectuosa en la pieza de trabajo terminada. Step-Tec ofrece varias opciones de monitorización para la compensación de la máquina, incluidos varios termómetros de resistencia, ubicación para compensación térmica tradicional y sensor de movimiento axial (AMS) opcional.
