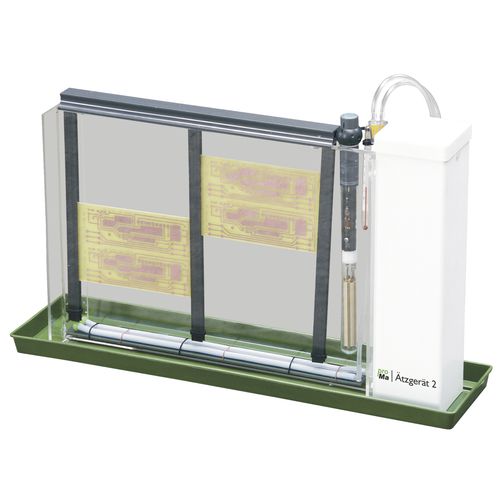

Máquina de grabado de PCB

Dispositivo de grabado Depósito delgado de vidrio acrílico Bomba de diafragma y tubo de cortina de aire para proporcionar una pequeña burbuja de aire Calentador de vidrio de 150W, ajuste continuo de la temperatura, rango de temperatura de +36°C a +45°C Soporte de placas de circuito impreso ajustable para montar placas de circuito impreso de distintos tamaños Termómetro de vidrio para mostrar la temperatura del líquido Bandeja de plástico de disparo Los dispositivos de grabado 1 y 2 se utilizan en el laboratorio y en la producción de pequeños lotes para producir placas de circuitos impresos, así como para grabar láminas metálicas utilizadas en la fabricación de modelos. La característica especial del dispositivo es la cubeta de vidrio acrílico. De este modo, el proceso de grabado puede observarse en todo momento. Durante el proceso de grabado, se introducen pequeñas burbujas de aire en el líquido de grabado. Para ello se utiliza una bomba de diafragma y un marco de aireación con tubo de cortina de aire en la parte inferior del dispositivo. Además, el dispositivo de grabado incluye un calentador de vidrio para calentar la solución de grabado hasta 45°C, un soporte de PCB para transportar las placas de circuito impreso durante el grabado y un termómetro.
