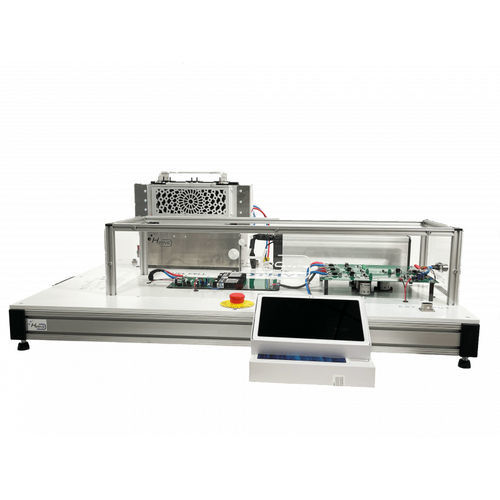

Banco de ensayo funcional MOTHYS ®

automáticopara celdas de combustibleeléctrico

H2SYS ha desarrollado el banco de formación «Mothys», dedicado a la formación práctica en soluciones híbridas y de hidrógeno. El banco puede utilizarse en centros de formación, institutos, universidades y escuelas de ingeniería y ofrece una gran variedad de trabajos prácticos. Mothys integra una pila de combustible -tecnología PEM de cátodo abierto- con una potencia de 500 W o 1000 W, una batería -tecnología NMC-, convertidores CC/CC y tarjetas de control. El objetivo es aprender a controlar un sistema híbrido asignando leyes energéticas que gobiernen el funcionamiento de la batería y de la célula y asignando consignas de gestión de la corriente. Una entrada adicional permite añadir una fuente de alimentación de 48Vdc (simulación de paneles solares, turbinas eólicas) para completar el enfoque híbrido multifuente. Traducción realizada con la versión gratuita del traductor www.DeepL.com/Translator El usuario dispone de 4 modos de funcionamiento: •Un modo automático: el sistema se controla automáticamente mediante un software desarrollado por H2SYS. La batería se pone en marcha en función del estado de la batería SOC y los valores de consigna de corriente dependen de la carga de salida. •Un modo manual: el usuario utiliza la interfaz de la pantalla táctil para manejar los interruptores y decidir su estrategia de funcionamiento. El usuario gestiona manualmente el arranque de la batería y la consigna de corriente asignada al inversor. •Un modo open: el usuario programa sus leyes energéticas mediante el software Matlab Simulink y utiliza la placa Arduino Mega del sistema Mothys para accionar el sistema. •Un modo de recarga
