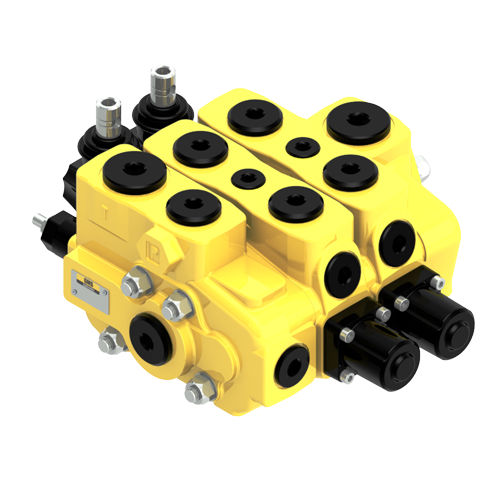

Distribuidor hidráulico seccional 150L GS series

de cajónde control asistido

Las válvulas seccionales, es decir, las válvulas de control direccional seccionales, son muy flexibles y disponen de varias válvulas auxiliares, como válvulas antichoque, anticavitación, descargadores electrohidráulicos pilotados, descargadores hidráulicos pilotados, etc. Generalmente las válvulas seccionales tienen válvula de retención para cada sección de trabajo son de 1 a 12 secciones con centro abierto, circuitos hidráulicos de centro cerrado. Varias secciones se utilizan juntas como válvula de circuito en serie, paralelo o tándem. También las válvulas seccionales pueden tener secciones intermedias de bomba y tanque. CONDICIONES DE TRABAJO Este catálogo muestra especificaciones técnicas y diagramas medidos con aceite mineral de 46 mm2/s - 46cSt de viscosidad a 40°C de temperatura. Caudal máx. 170 l Contrapresión (máx.) en el orificio de salida T 25 bar 360 psi Fuga interna A(B)®T Dp=100 bar - 1450 psi fluido y válvula a 40°C 3cm3/min. 0.18 in3/min. Fluido hidráulico Aceite base mineral Temperatura del fluido con juntas NBR de - 20° a 80°C con juntas FPM (VITON) de - 20° a 100°C Viscosidad rango de trabajo de 15 a 75 mm2/s de 15 a 75 cSt Mín.12 mm2/s 12 cSt Máx.400 mm2/s 400 cSt Nivel máx. de contaminación 19/16 - ISO 4406 Par de apriete de los tirantes (llave 17) 50 Nm 36 lbft
