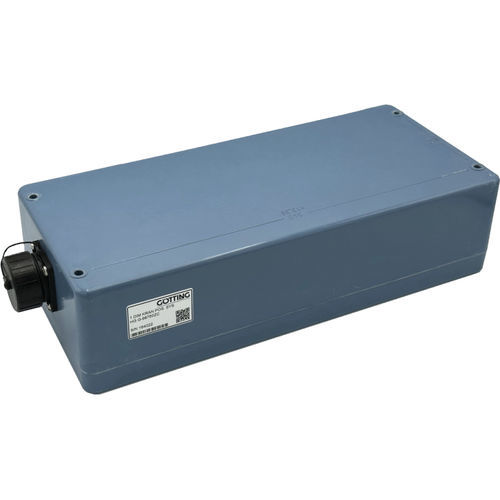

Antena satélite HG G-98760

externade exteriorIP67

Electrónica encapsulada Gama de frecuencias 128 kHz Distancia de lectura en función del transpondedor 30 a máx. 200 mm Área activa de posicionamiento 280 x 110 mm Velocidad máx. Velocidad de cruce 3 m/s Alimentación de tensión 24 V ±10 PosiPulso al cruzar el centro de la antena en dirección de conducción La interfaz serie sirve como interfaz de servicio para la configuración o interfaz de datos Programación de transpondedores La antena transpondedor sirve para localizar y seguir grúas sobre raíles con ayuda de marcas en el suelo (transpondedores). La antena aquí descrita es especialmente adecuada para vehículos en zonas exteriores, ya que las unidades electrónicas están selladas en las carcasas de la antena. Todas las configuraciones, ajustes y actualizaciones de software importantes pueden realizarse a través de una interfaz serie. Cuando la antena pasa por encima de un transpondedor, éste se alimenta con un campo de energía de 128 kHz y transmite su código a la antena a la mitad de la frecuencia. El intérprete integrado en la antena descodifica el código. Cuando se cruza el centro de la antena (en ángulo recto con respecto al sentido de la marcha), se emite un impulso de posicionamiento de alta precisión (PosiPulse) de duración regulable. Además, se miden diversas características de la antena, como el consumo de corriente, la tensión de alimentación, etc., y se añaden al cálculo. - se miden y se añaden al protocolo de salida en serie a petición. La señal serie se emite como RS 422 o RS 232 con separación de potencial. El impulso de posicionamiento también está aislado galvánicamente. Otras interfaces son CAN bus o Profibus®. En la hoja de datos que figura a continuación se ofrece un resumen de las variantes disponibles de la antena.
