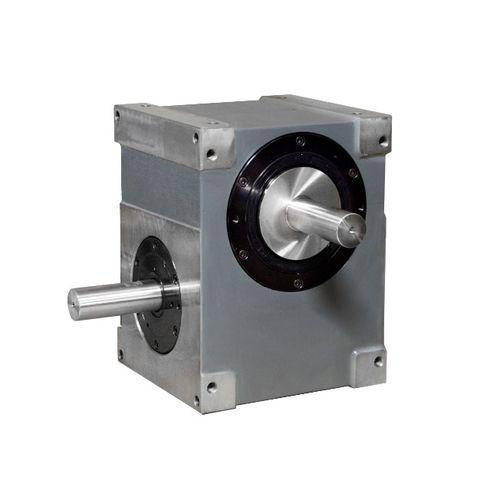

Indexador con leva globoidal UGI

osciladorrotativointermitente

UGI Unidad de giro de leva glóbica Las unidades de giro de leva glóbica de la serie UGI permiten un movimiento indexado de precisión con zonas de parada sin holguras. Características * Leva glóbica cuya curva ha recibido un tratamiento térmico que garantiza su alta dureza superficial y su gran tenacidad interna, resistiendo los esfuerzos dinámicos generados por el movimiento * Sin juego en la posición de reposo * Bloqueo interno por la leva dentro de la unidad de indexado * Control de aceleraciones y reducción de vibraciones * Gran precisión de parada * Sistemas intermitentes u oscilantes: * Número de paradas: 2-3-4-5-6-8-10-12-16-20-24 * Ángulo de oscilación de salida: 15-30-45-60-90-120-180° * Número personalizado de paradas, ángulos de oscilación y ejes de entrada y salida bajo demanda ESPECIFICACIONES TÉCNICAS: * Tamaños: 80 - 100 - 125 - 160 - 200 - 250 - 315 * Ángulo de oscilación:Desde 0º hasta 180º * Número de paradas: Desde 1 hasta 32+ * Ángulo de indexado: Desde 90º hasta 330º * Carga Axial máxima admisible: Desde 5000 hasta 50000 N * Carga Radial máxima admisible: Desde 5000 hasta 50000 N * Momento de vuelco máximo admisible: Desde 180 hasta 7500 Nm * Repetitibilidad: Desde ± 0,007 - Ø50mm hasta ± 0,005 - Ø250mm * Precisión: Desde ± 0,014 - Ø50mm hasta ± 0,009 - Ø250mm Su forma constructiva simple, su versatilidad y eficacia las hacen idóneas para ser utilizadas en máquinas de packaging, impresión y serigrafía, transportadores lineales; es decir máquinas de alta cadencia productiva, obteniendo: 1) Enclavamiento realizado por el propio mecanismo de giro. 2) Control de aceleración y reducción de vibraciones. 3) Gran Precisión en la parada.
