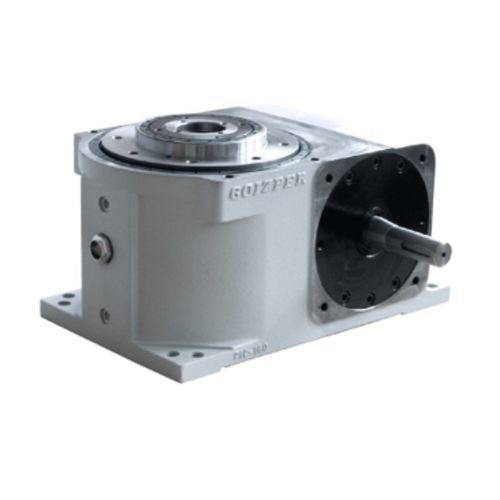

Plato de giro intermitente con leva globoidal PIC/PIM

compacto

Platos indexadores de diseño compacto Su mecanismo de leva glóbica o globoidal los hace muy adaptables a cualquier necesidad. Características - Plato Intermitente Compacto * Leva glóbica cuya curva ha recibido un tratamiento térmico que garantiza su alta dureza superficial y su gran tenacidad interna, resistiendo los esfuerzos dinámicos generados por el movimiento * Gran plato de salida con eje hueco * Sin juego en la posición de reposo * Bloqueo interno por la leva dentro de la unidad de indexado * Control de aceleraciones y reducción de vibraciones * Gran precisión de parada * Columna central fija con gran hueco pasante * Número de paradas: 2-3-4-5-6-8-10-12-16-20-24. Otros bajo demanda ESPECIFICACIONES TÉCNICAS * Tamaños: 100 - 125 - 160 - 175 - 200 - 250 - 315 * Número de paradas: Desde 2 hasta 32+ * Ángulo de indexado: Desde 180º hasta 330º * Carga Axial máxima admisible: Desde 15400 hasta 170600 N * Carga Radial máxima admisible: Desde 2000 hasta 18000 N * Momento de vuelco máximo admisible: Desde 282 hasta 6800 Nm * Repetitibilidad: Desde ± 0,009 - Ø150mm hasta ± 0,009 - Ø500mm * Precisión: Desde ± 0,017 - Ø150mm hasta ± 0,017 - Ø500mm Su mecanismo de leva glóbica o globoidal los hace muy adaptables a cualquier necesidad. Por ello son muy utilizados en sectores variados como: máquinas de fabricación de vidrio, máquinas de automatización, packaging, textil... La construcción de nuestras unidades es enteramente mecánica y todos los elementos móviles están en baño de aceite, por lo que el mantenimiento es prácticamente nulo.
