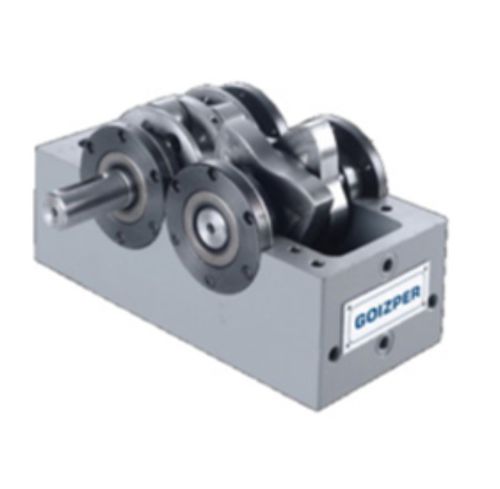

Unidad de giro con leva plana UIPE/UIP

osciladorrotativaintermitente

Su diseño hace posible la fabricación de mecanismos de giro combinando muy diversos números de paradas, ángulos de oscilación, curvas de aceleración y ángulos de transferencia y reposo. Funcionalidades del indexador de leva plana: Características - Indexador de leva plana: * El eje de entrada es el árbol de levas. Se alojan dos levas planas de acción combinada, hechas de acero aleado endurecido * El eje o torreta de salida consta de seguidores de levas que transmiten el movimiento generado por las levas, provocando el movimiento giratorio intermitente * Sistemas intermitentes u oscilantes:Número de paradas: 1-2-3-4-6-8. * Ángulo de oscilación de salida: 10-15-30-45. Otros bajo demanda ESPECIFICACIONES TÉCNICAS * Tamaños: 45 - 65 - 80 - 105 - 125 - 160 - 200 - 400 * Ángulo de oscilación: Desde 0º hasta 180º * Número de paradas: Desde 2 hasta 10 * Ángulo de indexado: Desde 60º hasta 330º * Carga Axial máxima admisible: Desde 95 hasta 24200 N * Carga Radial máxima admisible: Desde 295 hasta 43300 N * Momento de vuelco máximo admisible: Desde 11 hasta 11300 Nm * Repetitibilidad: Desde ± 0,015 - Ø35mm hasta ± 0,015 - Ø330mm * Precisión: Desde ± 0,03 - Ø35mm hasta ± 0,03 - Ø330mm Es posible el montaje de la unidad de giro o indexador de leva plana sobre cualquiera de sus caras, que se suministran mecanizadas y con agujeros de amarre preparados de origen. Por todo ello, unido a su precisión, son utilizadas en diversas aplicaciones como cambiadores de herramientas, máquinas de montaje, sistemas automatizados de manipulaciones: aplicaciones que requieren de movimientos rápidos y precisos.
