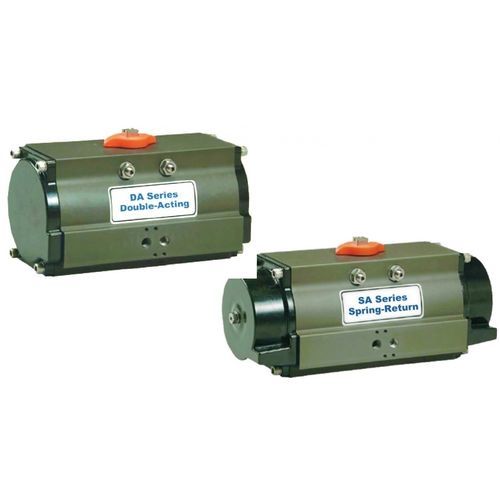

Actuador para válvula neumático DA

linealrotativode pistón

Para la salida en el sentido de las agujas del reloj, aplique presión a P2, lo que obliga a los pistones a moverse juntos. El volumen entre los pistones se agota enPl. Para la salida en sentido antihorario, aplique presión a PI, que fuerza a los pistones a separarse. El desplazamiento lineal de los pistones se convierte en una rotación del eje de accionamiento mediante la conexión de cremallera a piñón. El volumen fuera de cada pistón se agota en P2. NOTA: Cuando se requiere rotación inversa, los pistones pueden invertirse en la carcasa, dando lugar a una rotación en el sentido de las agujas del reloj cuando se aplica presión a PI
