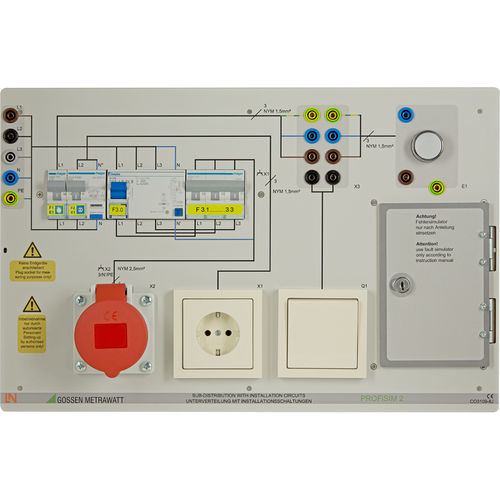

Panel de simulación de instalación eléctrica PROFiSIM 2

“ Tablero de la instalación: \ “rama de la Sub-distribución con los circuitos \” de la instalación para la simulación de falta para las medidas por IEC 60364,6 y EN 50110 (VDE del estruendo 0100-600, 0105-100). Las funciones del tablero de la instalación como una línea de servicio constructiva compacta con la barra de distribución que pone a tierra principal para los sistemas del consumidor incluyendo un simulador de la falta. Ha utilizado sobre todo para las sesiones de formación y el trabajo de proyecto que cubría todo el de \ los “de los aspectos sistemas de prueba de acuerdo con el VDE del estruendo 0100-600 \”. Conjuntamente con los instrumentos apropiados de la medición y de la prueba (como amo de PROFITEST \/serie de la INTRODUCCIÓN), todas las medidas y pruebas pueden ser realizadas así que se requieren para la prueba de la seguridad de sistemas eléctricos con hasta 500 V incluyendo diversos tipos de redes y de dispositivos de seguridad. Las medidas incluyen: - medidas de la Bajo-resistencia en los conductores de enlace equipotenciales - Medidas de la resistencia de aislamiento - Medidas para probar RCDs - Medidas de la impedancia del lazo - Medidas de la resistencia de conexión a tierra - Línea medidas del voltaje Equipan al tablero de PROFiSIM 2 de una simulación de una rama de la sub-distribución con los circuitos eléctricos para la puesta en práctica de la prueba y de las opciones de la falta. Contenido experimental: - Simulación de una rama de la sub-distribución con 3 circuitos eléctricos - Prueba de diversos dispositivos protectores (y del tipo de RCDs \ de A/B) - Localización de averías en circuitos de la instalación Otras características: - Circuito solo y doble de la falta - Simulación de faltas vía los interruptores - El panel bloqueable de la transferencia de la falta - Consola-como la vivienda - Puede ser utilizado como dispositivo del benchtop o en un marco de la experimentación - \ /html del caso de transporte (opción)”
