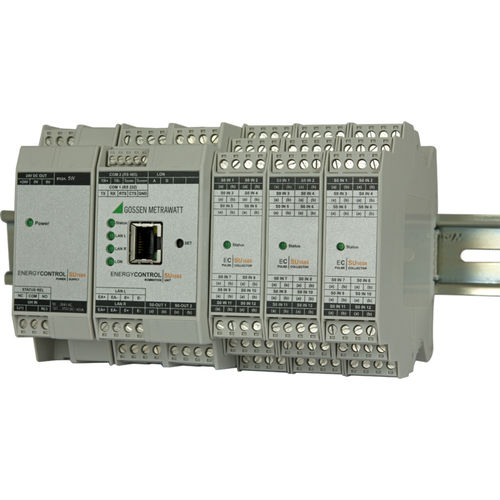

Registrador de datos de energía SU1604

de impulsoscon interfaz PCethernet

Sumador ENERGYCONTROL SU1604 Entradas de contador modulares El sumador U1604 puede equiparse con hasta 64 entradas de contador S0 aisladas eléctricamente de forma modular para procesar señales de entrada en forma de impulsos (S0) o con entradas analógicas para registrar señales analógicas. Para ello se utiliza el módulo de entrada de impulsos SU1624 y el módulo de entrada analógica SU1634. Entradas de contador LON Se pueden conectar hasta 64 dispositivos LON al sumador U1604 a través de la interfaz LON fácil de cablear, protegida contra polaridad inversa y aislada eléctricamente. Evaluación Todos los datos relevantes de energía y consumo se adquieren durante periodos de tiempo predefinidos a un intervalo programable utilizando 64 canales de procesamiento (intervalo / lista de datos de medición), y se almacenan como un perfil de carga junto con los respectivos valores máximos. Registrador de datos Además de la lista de datos de intervalo / medición, pueden definirse hasta cuatro registradores con un máximo de 64 canales y distintas bases temporales a partir de un segundo. Pueden seleccionarse los datos que se deseen para cada canal (valores analógicos, valores de potencia, valores de consumo por intervalo y lecturas globales del contador) y guardarse como valores flotantes de 32 bits (por defecto) o valores dobles de 64 bits. Se dispone de un total de 100 MBytes de capacidad de memoria rotativa. Interfaces Ethernet (100 Mbit/s) La interfaz Ethernet permite el acceso remoto a los datos del aparato a través de una red TCP/IP. Se pueden utilizar simultáneamente hasta cuatro sockets TCP/IP con acceso ECL (corresponde a 4 servidores COM utilizados anteriormente). También se puede implementar una red ECS LAN a través de dos de estas tomas (ECS LAN a través de COM).
