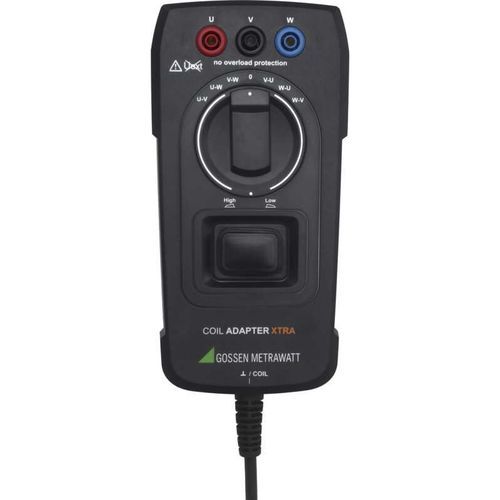

Adaptador eléctrico COIL ADAPTER XTRA

de pruebaDIN

COIL Adapter XTRA para pruebas de cortocircuito entre espiras Adaptador para la detección de cortocircuitos entre espiras con inductancias comprendidas entre 10 µH y 5 H El adaptador de bobina XTRA permite realizar mediciones semiautomáticas de cortocircuitos entre espiras en combinación con los siguientes multímetros: METRAHIT IM XTRA METRAHIT IM E-DRIVE Aplicaciones Los problemas que se producen en las máquinas eléctricas pueden deberse a causas eléctricas o mecánicas. Las causas eléctricas incluyen fallos en los devanados, en el controlador o en la electrónica. La medición de la resistencia de aislamiento detecta fallos de aislamiento entre los devanados y la carcasa. Los cortocircuitos entre espiras se detectan fácilmente dentro de la bobina comparando entre sí las características eléctricas de los devanados en máquinas polifásicas. Junto con el adaptador COIL XTRA, el METRAHIT IM XTRA o el E-DRIVE pueden utilizarse para realizar pruebas con una sobretensión de 1 kV (prueba de sobretensión). De este modo, se detectan defectos que sólo se producen cuando se aplica tensión de servicio. La prueba es posible para bobinas con inductancias dentro de un rango de 10 μH a 5 H, lo que corresponde a potencias nominales de aproximadamente 160 VA a 80 MVA para máquinas trifásicas con una tensión nominal de 400 V. La secuencia de prueba es semiautomática - tras la conexión a los terminales U, V y W, la prueba se inicia con la ayuda de un interruptor giratorio. También es posible compensar los efectos de remanencia. En el caso de motores eléctricos y generadores polifásicos, por ejemplo motores trifásicos según DIN, las asimetrías se detectan directamente en los devanados mediante la comparación de los resultados de medición, lo que permite evaluar los cortocircuitos entre espiras.
