Máquina de prueba coeficiente de fricción M9 series

controlada por ordenador

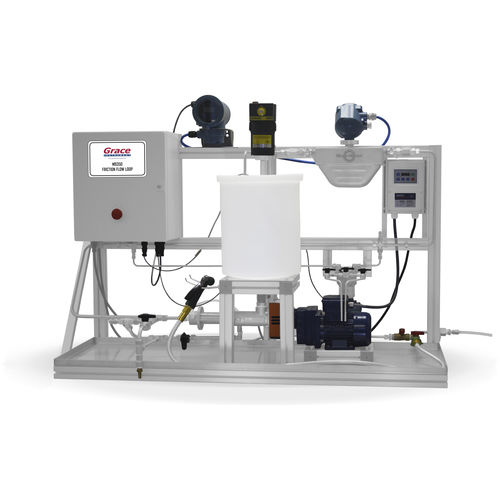

Pruebas de flujo por fricción en tubo recto El lazo de flujo de fricción M9250 de Grace Instrument está diseñado para utilizar una estructura de flujo de tubo recto para evaluar el rendimiento de un reductor de fricción para uso en campos petrolíferos. Este sistema automatizado hace circular el fluido de prueba a través de múltiples secciones de tubo de diferentes diámetros con el fin de probar la tasa de flujo frente a la presión diferencial bajo varios diámetros. Sistema automático controlado por ordenador Este sistema consta de un tanque de plástico estándar de 30 galones con agitador de paletas para mezclar completamente los aditivos en el fluido base. A continuación, el fluido de prueba se bombea en el bucle de fricción, y el caudal se ajusta utilizando el caudalímetro de masa. Los transductores de presión diferencial se montan en dos lados de las secciones de prueba, y la presión diferencial se registra en el software de análisis directamente. Software de análisis incluido El sistema de bucle de fricción incluye un software interactivo basado en gráficos que permite al usuario controlar y operar automáticamente el sistema de bucle, al tiempo que registra los datos de presión, caudal y temperatura. Se puede generar un gráfico de datos para analizar la eficacia y el rendimiento del reductor de fricción. Dimensiones: 6' de altura x 20' de ancho x 4' de profundidad Rango de presión: Atm. hasta 150 psi Rango de flujo: 2 - 15 galones/min Rango de temperatura del fluido Rango de temperatura: 60 - 90°F Tanque de mezcla: 15 - 30 galones Precisión de la presión DP: 0,1% del rango completo Límite de tamaño de las partículas en el fluido: Hasta 0,44 pulgadas. - Automatización de llenado - Diámetro exterior de 1/2" y 3/4", longitud de tubo recto de 25' (sección de prueba de 10') - Caudalímetro másico Coriolis - Control de seguridad - Válvula de alivio de sobrepresión - Transmisor DP (hasta 30 psi y 100 psi) - Caudal de 15 galones por minuto - El tanque de mezcla tiene capacidad para 30 galones
