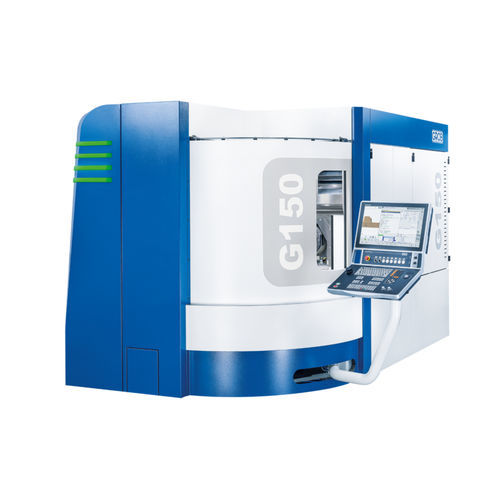

Centro de mecanizado CNC 5 ejes G150
universalcon mesa rotativa abatiblepara aluminio

centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
5 ejes
Orientación del husillo
universal
Estructura
con mesa rotativa abatible
Material mecanizado
para aluminio
Nariz del husillo
HSK A-63, HSK-E40
Aplicaciones
para la industria del automóvil, para la industria del molde, para aplicaciones médicas, para la industria aeroespacial
Otras características
de alta productividad, compacto, de alta precisión
Carrera X

450 mm
(17,72 in)

Carrera Y

670 mm
(26,38 in)

Carrera Z

665 mm
(26,18 in)

Velocidad de rotación

12.000 rpm, 16.000 rpm, 21.000 rpm, 30.000 rpm, 42.000 rpm
(75.398 rad.min-1, 100.531 rad.min-1, 131.947 rad.min-1, 188.496 rad.min-1, 263.894 rad.min-1)

Velocidad de avance del eje X

50 m/min

Velocidad de avance del eje Y

40 m/min

Velocidad de avance del eje Z

60 m/min

Carga máxima de la mesa

220 kg, 250 kg
(485 lb, 551 lb)

Precisión de colocación

0,006 mm
(0,00024 in)

Peso total

13.400 kg, 15.400 kg
(29.541,94 lb, 33.951,19 lb)

Descripción

El G150 es el centro de mecanizado universal más pequeño del exclusivo concepto de módulo G de GROB y permite a clientes de diversos sectores mecanizar con la máxima precisión. Con codificadores de posición directos y absolutos en todos los ejes, el centro de mecanizado de 5 ejes garantiza la máxima precisión para componentes complejos y convence con un innovador concepto de calibración y refrigeración. Las ventajas de un vistazo Disponibilidad optimizada Gran visibilidad Aplicaciones flexibles Mantenible Acceso optimizado Servicio 24 horas Concepto de máquina único Posición horizontal del husillo La posición horizontal del husillo permite el recorrido en Z más largo posible en la clase de máquina y una caída óptima de las virutas. Mecanizado por encima de la cabeza La disposición única de los ejes de la máquina permite el mecanizado por encima de la cabeza, ofreciéndole una accesibilidad óptima a la pieza y posibilidades casi ilimitadas para el mecanizado de piezas. Concepto de accionamiento La base del concepto de accionamiento son dos husillos de bolas dispuestos simétricamente y una función de compensación de peso en el eje Y'. Los motores de par en los ejes A y B garantizan un mecanizado dinámico y sin desgaste de las piezas. Máxima estabilidad La disposición única de los tres ejes lineales minimiza la distancia entre las guías y el punto de mecanizado (TCP), lo que confiere a la máquina una estabilidad considerable. Gran radio de giro La disposición única de los ejes permite un rango de giro extremadamente amplio de 230° en el eje A'-. Concepto de túnel El concepto de túnel permite mecanizar el componente más grande posible, incluso con herramientas extremadamente largas, dentro del área de trabajo sin que se produzcan colisiones.

---
