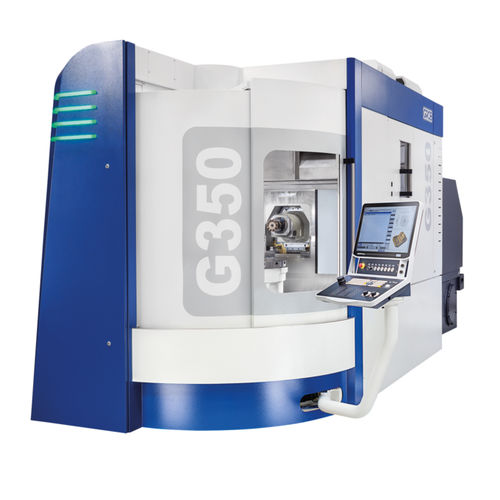

Centro de mecanizado CNC 5 ejes G350
universalcon mesa rotativa abatiblepara aluminio

centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
5 ejes
Orientación del husillo
universal
Estructura
con mesa rotativa abatible
Material mecanizado
para aluminio, para acero inoxidable
Nariz del husillo
HSK A-63
Otra función
de fresado
Aplicaciones
para la industria del automóvil, para la industria del molde, para aplicaciones médicas, para la industria aeroespacial
Otras características
de alta productividad, compacto
Carrera X

600 mm
(23,62 in)

Carrera Y

855 mm
(33,66 in)

Carrera Z

750 mm
(29,53 in)

Velocidad de rotación

12.000 rpm, 16.000 rpm, 18.000 rpm, 21.000 rpm, 30.000 rpm
(75.398 rad.min-1, 100.531 rad.min-1, 113.097 rad.min-1, 131.947 rad.min-1, 188.496 rad.min-1)

Potencia

32 kW, 52 kW, 53 kW
(43,51 hp, 70,7 hp, 72,06 hp)

Velocidad de avance del eje X

70 m/min

Velocidad de avance del eje Y

45 m/min

Velocidad de avance del eje Z

90 m/min

Carga máxima de la mesa

340 kg, 400 kg
(750 lb, 882 lb)

Precisión de colocación

0,006 mm
(0,00024 in)

Peso total

15.300 kg, 17.500 kg
(33.730,73 lb, 38.580,9 lb)

Descripción

El centro de mecanizado universal de 5 ejes G350 ofrece a todos los clientes del sector del mecanizado posibilidades casi ilimitadas para el fresado de piezas de los materiales más diversos. Nuestro centro de mecanizado universal está diseñado para satisfacer los múltiples requisitos de diversos sectores y ofrece una convincente gama de aplicaciones. Las ventajas de un vistazo Disponibilidad optimizada Gran visibilidad Aplicaciones flexibles Mantenible Acceso optimizado Servicio 24 horas Concepto de máquina único Posición horizontal del husillo La posición horizontal del husillo permite el recorrido en Z más largo posible y una caída óptima de las virutas. Máxima estabilidad La disposición única de los tres ejes lineales minimiza la distancia entre las guías y el punto de mecanizado (TCP), lo que confiere a la máquina una estabilidad considerable. Concepto de túnel El concepto de túnel permite girar el componente más grande posible -incluso en el caso de herramientas extremadamente largas- y mecanizarlo dentro del área de trabajo sin colisiones. Gran radio de giro Tres ejes lineales y dos ejes giratorios permiten el mecanizado en 5 caras, así como la interpolación simultánea de 5 ejes, con un radio de giro de 230 grados en el eje A y 360 grados en el eje B.

---
