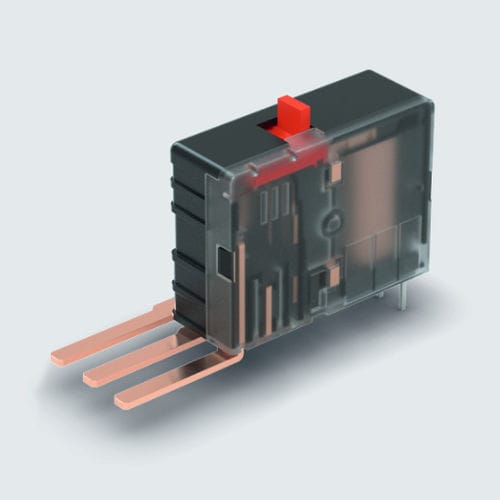

Relé electromecánico 6 V CC 703

48 V CC1NApara circuito impreso

Relé de enclavamiento polarizado, con indicación de posición e interruptor para su accionamiento manual Utilizando el principio de la armadura H, los relés de enclavamiento polarizados destacan por su gran resistencia a los golpes y las vibraciones. Siempre están en una posición de conmutación definida y, por lo tanto, no hay pérdida de información en caso de corte de energía. La ventaja de los relés de enclavamiento polarizados es el funcionamiento por impulsos de algunos milisegundos, el calentamiento de la bobina se puede despreciar. El relé también puede ajustarse mediante una operación manual. Los relés están diseñados y fabricados de acuerdo con las normas internacionales IEC y DIN EN 61810 parte 1 / VDE 0435 parte 201, y cumplen los requisitos de sobrecarga y cortocircuito de IEC 62053 / 62054. Datos técnicos Datos de la bobina Potencia nominal 2,0 W Potencia de funcionamiento a ajustar 1,25 W Pulso para ajustar 20 ms Tiempo de acción < 15 ms Datos de los contactos Disposición máxima de los contactos 1 c Material de los contactos AgCdO-AgNi Potencia de conmutación máx. 6.250 VA Vida mecánica 106 Aislamiento Distancia de fuga y separación bobina - contacto 8 mm Tensión de prueba bobina - contacto 4.000 V ef. Tensión de prueba contacto - contacto - Tensión de prueba contacto abierto 1.500 V ef. Resistencia dieléctrica bobina - contacto 12 kV / 1,2 / 50 μs Datos generales Temperatura ambiente -25 ... +70 °C Peso 36 g Conforme a VDE, UL, CSA, SEV, SEMKO
