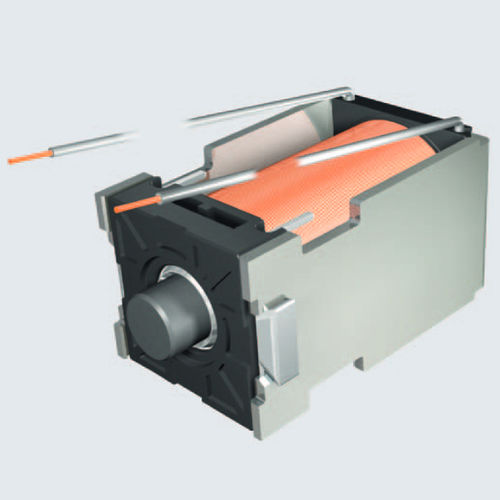

Electroimán tirante 507

linealde simple efectoDC

Durante el desarrollo/diseño se han tenido en cuenta las disposiciones generales para "Dispositivos y componentes electromagnéticos" de acuerdo con la norma DIN VDE 0580 Este solenoide de tracción de corriente continua (CC) con supresión de ruido, con émbolo y barra de yugo perforada, utiliza un diseño de actuador de tracción rentable. El émbolo está montado en un rodamiento de precisión sin mantenimiento. La limitación de la carrera en ambas posiciones finales (suprimida) ya está integrada, es decir, el solenoide utiliza un diseño de émbolo cautivo Los solenoides de tracción de corriente continua con supresión de ruido requieren una configuración óptima para adaptarse a los requisitos del cliente. Los sistemas de control del cliente adaptados de forma óptima garantizan una acústica de tracción y retorno ideal Si lo desea, y por un cargo adicional, puede recibir -Un muelle de retorno del émbolo adicional -Una barra de yugo con roscado lateral -Un émbolo con rosca interna o ranura (diseño de actuador de tracción) -Un émbolo con una varilla de empuje adicional (diseño de actuador de empuje) Naturalmente, este tamaño de unidad también está disponible como versión de "actuador de empuje no comprimido". Diseño de la bobina Los solenoides se suministran con dos terminadores gratuitos. Por un precio adicional, se pueden fabricar longitudes de cable adaptadas a las necesidades del cliente y también se pueden suministrar otros conectores de bobina (herramientas especiales para el cuerpo de la bobina). Clase de protección IP00, DIN EN 60529 (VDE 0470-1) Clase térmica B (umbral de temperatura 130 °C), VDE 0580 Curvas de fuerza magnética características Las fuerzas magnéticas indicadas suponen un factor de bobinado medio, un calentamiento máximo y el 90% de la tensión nominal. Para la producción en serie, reducir las fuerzas indicadas en un factor de ~0,8.
