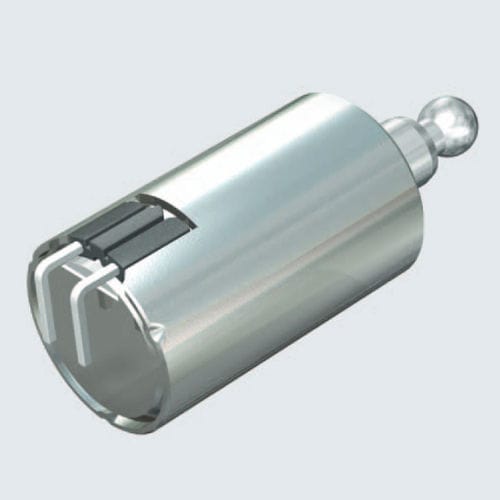

Electroimán tirante 553

linealelectromagnéticobiestable

Durante el desarrollo/diseño se han tenido en cuenta las disposiciones generales para "Dispositivos y componentes electromagnéticos" de acuerdo con la norma DIN VDE 0580. Este solenoide de tracción de corriente continua (CC) biestable con émbolo y carcasa niquelados utiliza un diseño de actuador de tracción rentable. El émbolo, más el extremo de bola especificado por el cliente, se monta directamente dentro del cuerpo de la bobina. La limitación de la carrera está integrada en el diseño. Este solenoide, que está diseñado para el trabajo por impulsos, también está equipado con un imán permanente incrustado y un muelle de retorno. La fuerza electromagnética se utiliza para el accionamiento de la carrera y la fuerza magnética permanente se utiliza para la retención sin corriente de la posición final de la carrera El funcionamiento del interruptor (retorno del émbolo = neutralización de la fuerza magnética permanente) se activa mediante un impulso negativo de tensión reducida (adaptado a la carga externa especificada por el cliente). Propiedades especiales Factor de forma ultracompacto, bajo peso por unidad, ahorro de energía, seguridad en caso de pérdida de potencia, ahorro de peso, reducción de costes, fuerza magnética constante Aplicaciones típicas Sistemas de cierre de puertas alimentados por batería y control de acceso electrónico Si lo desea, y por un coste adicional, podemos reconfigurar el extremo del émbolo externo. Diseño de la bobina El cuerpo de la bobina tiene dos pasadores de conexión de perfil cuadrado montados axialmente con un giro de 90°. Clase de protección IP00, DIN EN 60529 (VDE 0470-1) Clase térmica B (umbral de temperatura 130 °C), VDE 0580 Otras tensiones disponibles a petición. Curvas de fuerza magnética características Las fuerzas magnéticas indicadas suponen un factor de bobinado medio, un calentamiento máximo y el 90% de la tensión nominal.
