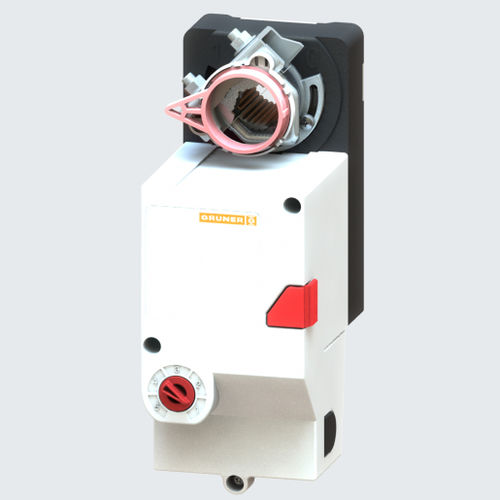

Actuador de compuerta eléctrico 328CS-024-02A

rotativoIP54para instalación de ventilación

Actuador rotativo para el ajuste de compuertas en instalaciones de climatización -Controlcontinuo (0)2...10 VDC -Tamaño de la compuerta hasta aprox. 0,4 m² -Acoplamiento del ejeabrazadera ◊ 8-15 mm / Ø 8-20 mm Datos eléctricos Rango de tensión nominal : 19...29 VAC/DC Consumo de energía del motor (movimiento) : 11 W Consumo de energía en espera (posición final) : 1,0 W Tamaño de los cables : 14 VA Control : control continuo (0)2...10 VDC / Ri > (100 kΩ) 50 kΩ resolución 80 mV (0)4...20 mA / Rext. = 500 Ω resolución 0,16 mA Señal de retroalimentación : (0)2...10 VDC, máx. 5 mA Interruptor auxiliar : - Carga de contacto : - Punto de conmutación : - Conexión motor : cable 1000 mm, 4 x 0,75 mm² (libre de halógenos) Conexión del potenciómetro de retroalimentación : - Conexión interruptor auxiliar : - Conexión GUAC : - Datos funcionales Par de apriete : > 2 Nm Tamaño de la compuerta : hasta aprox. 0,4 m² Velocidad sincronizada: ±5% Sentido de giro seleccionado por interruptor Accionamiento manual : desbloqueo del engranaje con pulsador, auto-reinicio puede limitarse con topes mecánicos topes finales mecánicos ajustables después de modificar el ángulo de giro, se debe realizar un debe realizarse un accionamiento de adaptación Nivel de potencia sonora : 100 000 ciclos (0°...95°...0°) > 1 500 000 ciclos parciales (máx. ±5°)
