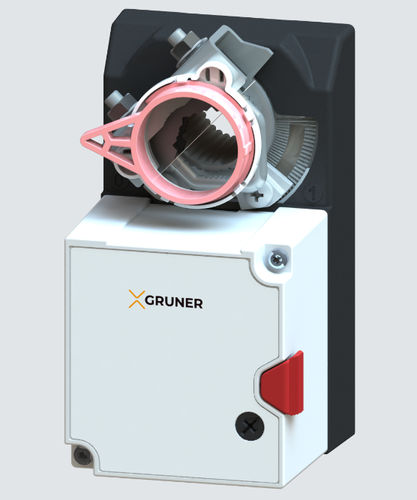

Actuador de compuerta eléctrico 227-024-15

rotativocompactopara el control de la presión en instalaciones HVAC

Actuador rotativo para el ajuste de compuertas de aire para el control de la presión y el flujo volumétrico en instalaciones de climatización -Control(0)2...10 VDC -Sensor300 Pa (dinámico) -Tamaño de la compuerta: hasta 3 m² aprox -ComunicaciónPP-Bus -Acoplamiento del ejeabrazadera ◊ 8-15 mm / Ø 8-20 mm Datos técnicos Datos eléctricos Rango de tensión nominal : 19...29 VAC/DC Consumo de energía del motor (movimiento) : 3,0 W Consumo de energía en espera (posición final): 2,0 W Tamaño del cable: 4,5 VA Control : (0)2...10 VDC / Ri > (100 kΩ) 50 kΩ (0)4...20 mA / Rext. = 500 Ω Señal de retroalimentación : (0)2...10 VDC, máx. 0,5 mA Control de prioridad : cerrado / Vmin / Vmax / abierto Conexión motor : cable 1000 mm, 4 x 0,75 mm² (libre de halógenos) Conexión GUAC : - Conexión GUIV : mediante conector de diagnóstico y señal de retroalimentación U Comunicación : PP-Bus (1200 Bd, máx. 15 VDC) Sensor Calibración : 300 Pa, ajuste de altura necesario (300 Pa = 1,2 en H2O), principio de medición dinámica Rango de medición : 0...300 Pa Presión de ruptura : 1 bar Valor nominal : valor específico del fabricante de la compuerta Vmin / Vmax / Vconst basado en Vnom Medio : aire 0...70°C / 5...95% F.R., sin condensación Posición de montaje : independiente de la posición Conexión : Ultem 2200 / pinza de tubo Ø 4-6 mm
