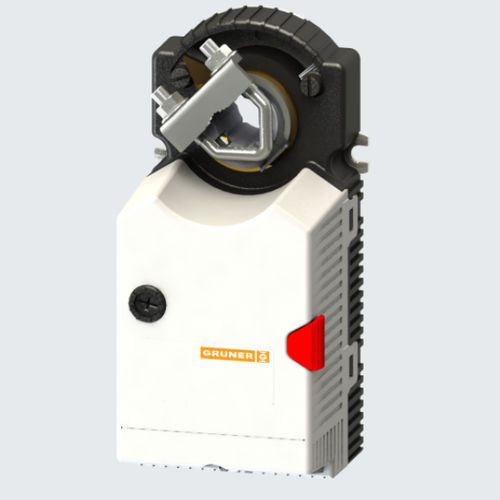

Actuador de compuerta eléctrico UL-225-024T-070-S2

rotativopara instalación de ventilación

Actuador rotativo para el ajuste de compuertas en instalaciones de climatización -Control2-/3-puntos -Interruptor auxiliar2x ajustable libremente -Tamaño de las compuertas hasta aprox. 1,6 m² [17,2 ft²] -Acoplamiento del ejeabrazadera ◊ 0,31-0,47 in [8-12 mm] Ø 0,31-0,63 in [8-16 mm] Datos técnicos Datos eléctricos Rango de tensión nominal : 19...29 VAC/DC Consumo de energía del motor (movimiento) : 2,0 W Consumo de energía en espera (posición final) : 1,0 W Tamaño de los cables : 3,0 VA Control : 2/3 puntos Señal de retroalimentación Interruptor auxiliar : 2x SPDT (Ag) Carga de contacto : 5 (2,5) A, 24 VAC Conexión motor : terminales de tornillo, 3 pines AWG 22-14 [0,5...1,5 mm²] Conexión del potenciómetro de retroalimentación : - Conexión del interruptor auxiliar : bornes de tornillo, 6 pines AWG 22-14 [0,5...1,5 mm²] Conexión GUAC : - Datos funcionales Tamaño de la compuerta : hasta aprox. 1,6 m² [17,2 ft²] Velocidad sincronizada : - Sentido de giro : seleccionado por interruptor Accionamiento manual : desbloqueo del engranaje con pulsador, auto-restauración puede limitarse con topes mecánicos finales de carrera mecánicos ajustables Nivel de potencia sonora : < 45 dB(A)
