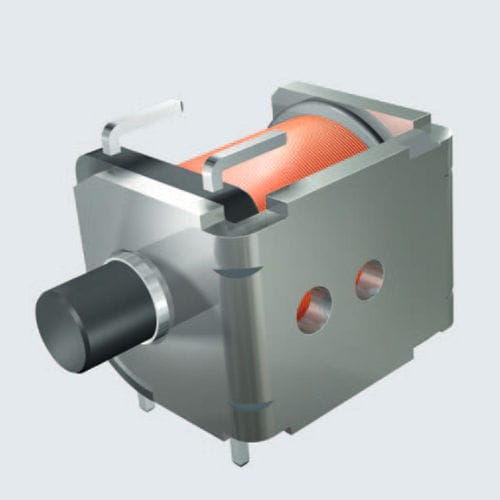

Electroimán tirante 256

linealde simple efectoDC

Durante el desarrollo/diseño se han tenido en cuenta las disposiciones generales para "Dispositivos y componentes electromagnéticos" de acuerdo con la norma DIN VDE 0580 Este solenoide de corriente continua (CC) de acción simple con émbolo y barra de yugo perforada utiliza un diseño de actuador de tracción rentable. El émbolo con revestimiento deslizante está montado en un manguito de latón. La limitación de la carrera se configura externamente por el cliente Si lo desea, y por un cargo adicional, puede recibir -Un muelle de retorno del émbolo adicional -Una barra de yugo con roscado lateral -Un émbolo con rosca interna o ranura (diseño de actuador de tracción) -Un émbolo con una varilla de empuje adicional (diseño de actuador de empuje) -Un núcleo de émbolo o polo con un disco antiadherente adicional (descarga de remanencia) Diseño de la bobina El cuerpo de la bobina tiene dos pasadores de conexión de perfil cuadrado montados radialmente. Por un coste adicional, la longitud de los pines radiales puede adaptarse a las necesidades del cliente. También se pueden suministrar otros conectores de bobina con un coste adicional (para herramientas especiales del cuerpo de la bobina). Clase de protección IP00, DIN EN 60529 (VDE 0470-1)Clase térmica B (umbral de temperatura 130 °C), VDE 0580 Curvas de fuerza magnética características Las fuerzas magnéticas indicadas suponen un factor de bobinado medio, un calentamiento máximo y el 90% de la tensión nominal. Para la producción en serie, reduzca las fuerzas indicadas en un factor de ~0,8.
