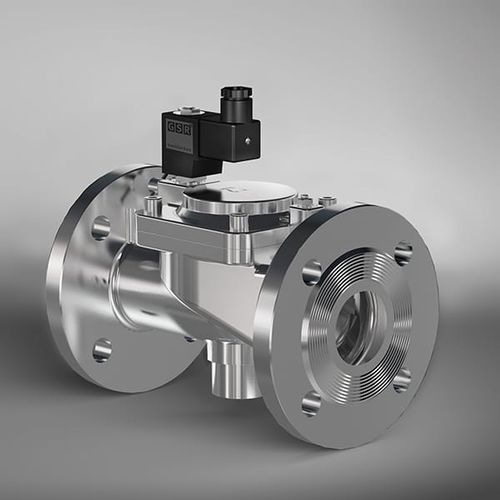

Electroválvula de diafragma 28

de control asistidode 2 víasNC

Descripción Válvula solenoide de 2/2 vías, diseño de diafragma Impulso con la presión diferencial Cuerpo Acero inoxidable, hierro fundido, acero fundido Válvula de diafragma operada por piloto. La diferencia de presión mínima mencionada entre la entrada y la salida es necesaria para un funcionamiento adecuado. En la versión estándar (NC) la válvula cierra con la fuerza de un resorte. Válvula solenoide para medios gaseosos y líquidos ESPECIFICACIONES TÉCNICAS Tipo de control: Operado por piloto, se requiere una diferencia de presión Diseño: Diseño del diafragma Conexión: Bridada según EN 1092-1 Forma B1/B2 Otras bridas como ASME a petición Instalación: Preferible con el actuador en posición vertical Presión: 0,3 -20 bar (ver tabla de la página 2) Medio: Medios limpios, neutros, gaseosos y líquidos Viscosidad: 22 mm²/s Rango de temperatura: Medio: -10 °C hasta +80 °C Ambiente: -10 °C hasta +50 °C Teniendo en cuenta las restricciones descritas en la página 4 Material corporal: Hierro fundido EN-GJL-250 Acero fundido GP240 GH Acero inoxidable 1.4581 Partes internas metálicas: Latón y acero inoxidable Sellado: NBR, FKM, EPDM Suministro de voltaje: AC~ 24V, 110V, 230V DC= 12V, 24V Otros voltajes de suministro a petición
