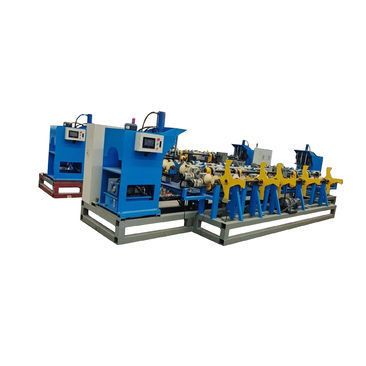

Ranuradora automática

para tuberías

La máquina ranuradora automática de doble cabezal y dos estaciones es una nueva generación de máquina ranuradora automática para tubos desarrollada y producida por nuestra empresa con tecnología avanzada. 1. Modelo: máquina ranuradora automática de 4 cabezales 2. Especificación de tubería base mecanizable: DN25-DN300, 3-6 metros de longitud y menos de 8 mm de espesor; 3. La potencia nominal del equipo es de 19KW; 4. Dimensiones totales: 9m de largo * 6m de ancho * 2,5m de alto 5. Eficacia de procesamiento: se pueden procesar dos en unos 30 segundos según los diferentes diámetros de tubo; 1. El motor de alimentación acciona la placa de alimentación para mover el tubo desde el estante de material a la primera estación larga predeterminada; 2. Ajuste la longitud predeterminada izquierda y derecha de la tubería; 3. El mecanismo de traslación por cadena desplaza la tubería a la primera estación de entallado para entallar. El tubo se envía a la posición designada del cabezal de entallado, el cilindro de rodillo desciende, y el cilindro del cabezal desciende a la posición designada; El motor acciona la moleta y el tubo para que giren juntos, y el cilindro de aceite sigue descendiendo para completar el prensado de la ranura. Al mismo tiempo, el segundo grupo de tubos sigue alimentándose y fijándose en longitud; 4. Cuando se termina la primera estación, el mecanismo de traslación de la cadena se pone en marcha, y los dos tubos se trasladan a la segunda estación de longitud predeterminada, mientras que el segundo grupo de tubos se traslada a la primera estación de presión para procesar la ranura; 5. El mecanismo de traslación de la cadena funciona para mover los dos tubos a la segunda estación de prensado de ranuras; 6. Operación cíclica;
