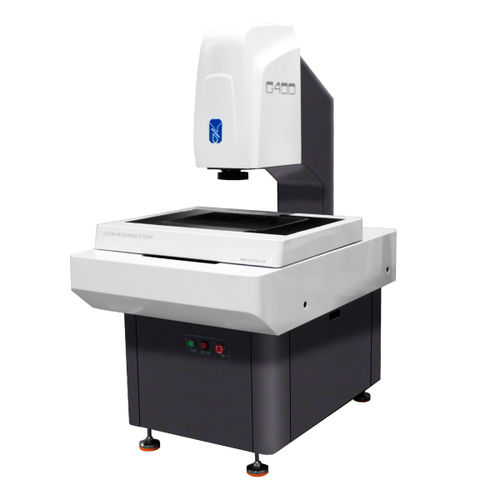

Sistema de medición de vídeo G400de geometríade diámetrode posición
Añadir a mis favoritos
Añadir al comparador
Características
- Magnitud física
- de geometría, de diámetro, de posición, de visión, del campo de visión (FOV), de distancia, de forma, angular, de contorno, de redondez, de concentricidad, de grietas, para claridad de imágenes
- Tecnología
- por cámara, visión, por láser, 3D, de vídeo, con calibre, electrónico, visual, 2D
- Objeto de la medición
- de pieza, para PCB, de banda, de eje, para módulo LED, para árbol motor, de herramientas, de hoja metálica, para oblea, para medición del diámetro interior, para semiconductor, para circuito integrado, para paneles, de rodamiento, para lentes oftalmológicas, para lentes ópticas
- Aplicaciones
- para la industria del automóvil, para aplicaciones industriales, para control, de laboratorio, para la industria relojera, para la electrónica, para calibración, para línea de producción, para aplicaciones médicas, para prueba de componente, para calibración, para piñón
- Otras características
- portátil, automático, de alta precisión, sin contacto, CNC, con motivos geométricos, de multisensores, multisensor, continuo, dimensional, con lectura digital, 2 ejes, de alta velocidad, horizontal, móvil, vertical, angular, con amplio campo de visión, de alta resolución
Descripción
Sistema de medición automática por vídeo de la serie G
Medición automática por lotes, libere sus manos
La serie G es ideal para una amplia variedad de aplicaciones de inspección industrial que requieren tanto medición visual como táctil.
Características
✦Medición automática de alta precisión, lente automática, tiempos variables automáticos de alta precisión.
✦Riel guía con cojinetes de aire, sin desgaste, tornillo guía de rectificado de precisión, alta velocidad, sin holgura, sensible y fiable, posicionamiento exacto, alta precisión de movimiento
✦Joystick control de funciones automáticas: enfoque automático, medición automática borde automático, ajuste de la luz de la lámpara de forma automática, relación de conmutación automática, garantizar la alta eficiencia de la medición.
✦Software es conveniente en la operación, y confoming a internacional Microscope Office software operatinghabits.
cuatro ejes de control automático de bucle.
✦High-resolución de alta definición de la cámara en color.
✦CNC programa de alta editable.
✦High base de granito de precisión, platfom de trabajo, pilar, garantizar la estabilidad a largo plazo.
Especificación
- Rango de medición(mm)(X-Y-Z) : 400x300x200
- Precisión de medición（μm） : 1.7+L/200
- Precisión vectorial（μm） : - 2.0+L/200
- Repetibilidad（μm） : 1.0
Imagen y medición
- CCD : Cámara en color 1/1,7 "GIGE,2 MP
- Ampliación : Lente 0.7X-4.5X,Ampliación del monitor :40X-245X
- Distancia de trabajo : 82mm
- Software : Software JINUOSH A-VM SYSTEM
- Resolución de escala lineal : 0.1μm（Renishaw）
- Sistema de accionamiento :
- Control CNC, close-loop AC Servo sistema de conducción, joystick, ratón o teclado de control
- Iluminación : LED blanco 7 anillos 8 regiones 32 fases programable fuente de luz anular,LED verde fuente de luz de transmisión + fuente de luz coaxial
- Peso : 420KG
- Dimensión(mm)(L-W-H) : 810×1200×1650
---
