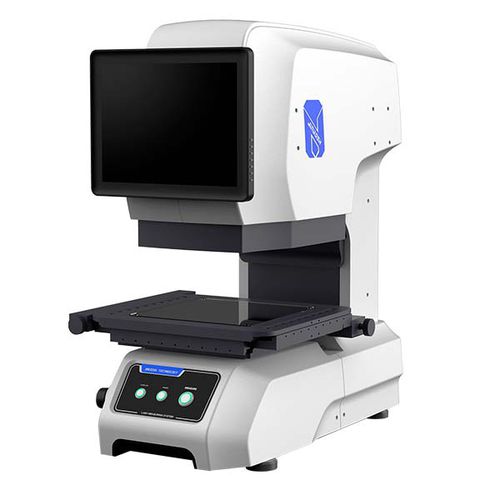

MÁQUINA DE MEDICIÓN DE FLASH Serie ST
Inspección con un solo toque, medición de flash
0.1 μm RESOLUCIÓN/LENTE TELECÉNTRICA
Características
✦No es necesario posicionar la pieza.
✦Mediciones simultáneas realizadas en segundos Las mediciones de hasta docenas o cientos de productos en el campo de visión pueden completarse en segundos, lo que reduce en gran medida los recursos empleados en el trabajo de medición.
detecta y mide los bordes con precisión.
reproduce automáticamente las condiciones de iluminación para la medición.
✦Large visión Fácil de entender, ya que toda la pieza es visible.
✦Detección estable sin necesidad de ajuste fino.
Especificación
- Rango de movimiento del eje XY : 100 mmx100 mm(motorizado)
- Rango de movimiento del eje Z: 75 mm (motorizado)
- Cámara: 12MP en blanco y negro + 8MP en color Cámara digital
- Monitor : 12 pulgadas LCD Monitor(WXGA:1280×800)
- Lente : Lente bitelecéntrica
FOV
- Modo de medición de amplio campo de visión : 120 mm×140 mm
- Modo de medición de alta precisión : 200mm×200mm
- Resolución: 0,1 μm
Precisión de medición:
Modo de medición de amplio campo de visión
- Etapa fija(no en movimiento) - ±4μm
- Etapa en movimiento - ±(7+L/200 ) μm
Modo de medición de alta precisión
- Etapa fija(no en movimiento) : ±2,5μm
- Etapa en movimiento : ±(4+L/200) μm
Precisión de repetición :
Modo de medición de amplio campo de visión -
- Etapa fija(no en movimiento) - ±1 μm
- Etapa en movimiento - ±2μm
Modo de medición de alta precisión
- Etapa fija (sin movimiento) : ±0,5μm
- Etapa en movimiento : ±1,5μm
- Iluminación transmitida : iluminación telecéntrica
- Iluminación de superficie : Iluminación multiángulo (motorizada)
- Peso : 35KG
---
