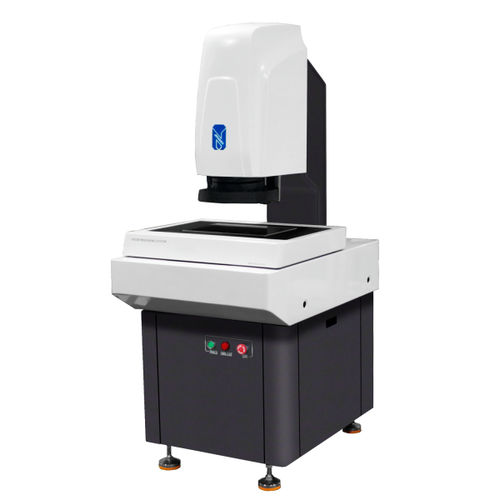

Máquina de medición de geometría FMV300
de diámetrode contornode forma

máquina de medición de geometría
máquina de medición de geometría
Añadir a mis favoritos
Añadir al comparador

Más información en la página web de Guangdong Jinuosh Technology Co.,Ltd

Características

Magnitud física
de geometría, de diámetro, de contorno, de forma, angular, de redondez, de concentricidad, de visión, de distancia, de posición, de radio de curvatura, de circunferencia, de grietas
Tecnología
de vídeo, visión, por imágenes, por cámara, 3D, por láser, visual
Objeto de la medición
de rodamiento, para PCB, de pieza, de eje, de herramientas, para obleas, para lente óptica, para cable, para medición del diámetro interior, para calibrado, para lentes oftalmológicas, para hojas de sierra, de banda
Aplicaciones
de laboratorio, para aplicaciones industriales, para control, para la electrónica, para la industria del automóvil, para aplicaciones médicas, para calibración, para línea de producción, para piñón, para prueba de componente, para la industria relojera, para LCD
Otras características
dimensional, de alta precisión, automática, CNC, horizontal, con lectura digital, sin contacto, precisión ultraalta, de alta velocidad, vertical, de luz blanca, de alta resolución, de multisensores, continua, multisensor, con motivos geométricos, tipo cantilever, 2 ejes

Descripción

Especificación - Rango de movimiento del eje XY : 230mmx140mm - Rango de movimiento del eje Z: 200 mm - Cámara : 20MP Blanco y Negro FOV - Modo de medición de amplio campo de visión : 300 mm×200 mm - Modo de medición de alta precisión : 225 mm×140 mm - Aumento : Lente 0.7X-4.5X,Ampliación del monitor :30X-240X - Altura máxima de la pieza medida: 75 mm - Resolución: 0,1 μm Precisión de medición Modo de medición de amplio campo de visión - Etapa fija(no en movimiento) : ±3,9μm - Etapa en movimiento : ±(7+0,02L)μm Modo de medición de alta precisión - Etapa fija(no en movimiento) : ±2,0μm - Etapa móvil: ±(2,8+0,02L)μm Precisión de repetición Modo de medición de amplio campo de visión - Etapa fija(no en movimiento) : ±1,0 μm - Etapa en movimiento : ±2,0μm Modo de medición de alta precisión - Etapa fija (no en movimiento) : ±0,5μm - Etapa móvil : ±1,5μm - Eje Z Rango de medición (no en movimiento) - ±3,5mm Precisión de medición del eje Z - Etapa fija(no en movimiento) - ±2μm - Etapa en movimiento - ±（6,0+L/100）μm - Número máximo de posiciones medibles a la vez - 500 - Número máximo de piezas medibles a la vez - 200pcs Función - Prueba automática : Coloque y mida con una tecla, identifique automáticamente las posiciones de medición, prueba automática, determine automáticamente el resultado SÍ o NO - Colocación arbitraria de productos : Admite la colocación arbitraria, puede buscar el objetivo de medición - Función de escaneo : Escanea y lee el código QR en el informe de inspección para leer el archivo de configuración, evitando errores de programa - Almacenamiento de datos: Los resultados de medición y la información de fecha/hora/número de lote se guardan automáticamente - Salida de datos : Cree informes de resultados de inspección e informes estadísticos con una sola tecla

---

Traducción automática  (ver el original en inglés)
