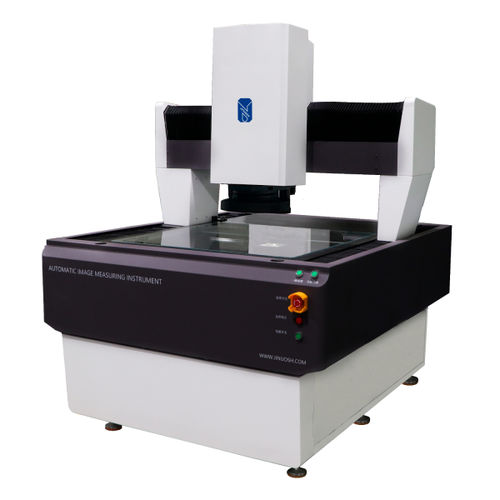

Máquina de medición angular FMV800
de diámetrode contornode grietas

máquina de medición angular
máquina de medición angular
Añadir a mis favoritos
Añadir al comparador

Más información en la página web de Guangdong Jinuosh Technology Co.,Ltd

Características

Magnitud física
angular, de diámetro, de contorno, de grietas, de geometría, de forma, de redondez, de visión, de concentricidad, de distancia, de posición, de radio de curvatura, de circunferencia
Tecnología
de vídeo, visión, por imágenes, por cámara, 3D, por láser, visual, en tiempo real, 2D, con calibre
Objeto de la medición
de eje, de pieza, para PCB, de rodamiento, de herramientas, para lente óptica, para medición del diámetro interior, para lentes oftalmológicas, para obleas, de hoja metálica, para hojas de sierra, de banda, para calibrado
Aplicaciones
para la industria relojera, para aplicaciones industriales, para la electrónica, para la industria del automóvil, para aplicaciones médicas, de laboratorio, para calibración, para línea de producción, para piñón, para LCD, para prueba de componente
Otras características
sin contacto, de alta precisión, 2 ejes, con lectura digital, tipo cantilever, automática, CNC, dimensional, de alta velocidad, horizontal, vertical, de alta resolución, de multisensores, continua, multisensor, con motivos geométricos, precisión ultraalta, móvil

Descripción

Especificación - Rango de movimiento del eje XY : 600mmx800mm - Rango de movimiento del eje Z: 200 mm - Cámara : 20MP Blanco y Negro FOV - Modo de medición de amplio campo de visión : 600mm×800mm - Modo de medición de alta precisión : 530 mm × 730 mm - Aumento : Lente 0.7X-4.5X,Ampliación del monitor :30X-240X - Altura máxima de la pieza medida: 200 mm - Resolución : 0.1 μm Precisión de medición Modo de medición de amplio campo de visión - Etapa fija(no en movimiento) : ±3,0μm - Etapa en movimiento : ±(5+0,05L)μm Modo de medición de alta precisión - Etapa fija(no en movimiento) : ±1,5μm - Etapa móvil: ±(2,8+0,05L)μm Precisión de repetición Modo de medición de amplio campo de visión - Etapa fija(no en movimiento) : ±1,0 μm - Etapa en movimiento : ±2,0μm Modo de medición de alta precisión - Etapa fija (no en movimiento) : ±0,5μm - Etapa móvil : ±1,5μm - Rango de medición del eje Z (no en movimiento) : ±3,5mm Precisión de medición del eje Z - Etapa fija(no en movimiento) : ±2μm - Etapa en movimiento : ±（6,0+L/100）μm - Número máximo de posiciones medibles a la vez : 500 - Número máximo de piezas medibles a la vez : 200pcs Función - Prueba automática : Colocar y medir con una tecla, identificar automáticamente las posiciones de medición, prueba automática, determinar automáticamente el resultado SÍ o NO - Colocación arbitraria de productos : Admite la colocación arbitraria, puede buscar el objetivo de medición - Función de escaneo : Escanea y lee el código QR en el informe de inspección para leer el archivo de configuración, evitando errores de programa - Almacenamiento de datos: Los resultados de medición y la información de fecha/hora/número de lote se guardan automáticamente - Salida de datos : Cree informes de resultados de inspección e informes estadísticos con una sola tecla

---

Traducción automática  (ver el original en inglés)
