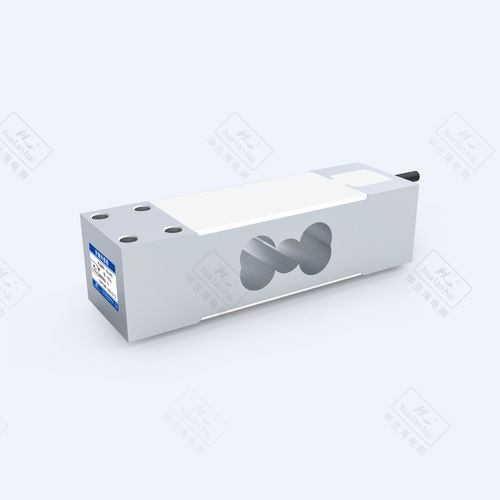

El sensor de haz paralelo es uno de los sensores más utilizados en las células de carga. Se utiliza ampliamente en balanzas electrónicas, balanzas de cocina, balanzas de joyería y otras industrias. Es un componente básico indispensable en los sistemas de automatización industrial y agrícola. Su forma es como un cuerpo tetragonal. En la industria se denominan colectivamente células de carga de vigas paralelas.
El elastómero del sensor es de aleación de aluminio, sellado por pegamento, anodizado incoloro en la superficie, El nivel de protección alcanza IP65.
Clase de precisión
C2
Error global
±0,03% FS
Sensibilidad de salida
2.0±0,2 mV/V
fluencia
±0,023% FS/30min
Salida cero
±1,5% FS
Impedancia de entrada
405±10Ω
Impedancia de salida
350±3Ω
resistencia de aislamiento
≥5000 MΩ(100VDC)
Influencia de la temperatura cero
±0,029% FS/10℃
Sensibilidad efecto de la temperatura
±0,025% FS/10℃
Rango de compensación de la temperatura
-10℃ ~ +40 ℃
Rango de temperatura de funcionamiento
-20℃ ~ +60 ℃
Tensión de excitación
5VDC ~ 12VDC
Rango de sobrecarga segura
120%
Rango de sobrecarga límite
150%
Tamaño de mesa recomendado
500*500mm
Dimensión externa del sensor
150*45*40
Tamaño del orificio de montaje
4-M8
Ubicación del orificio de montaje
X19Y30
---
