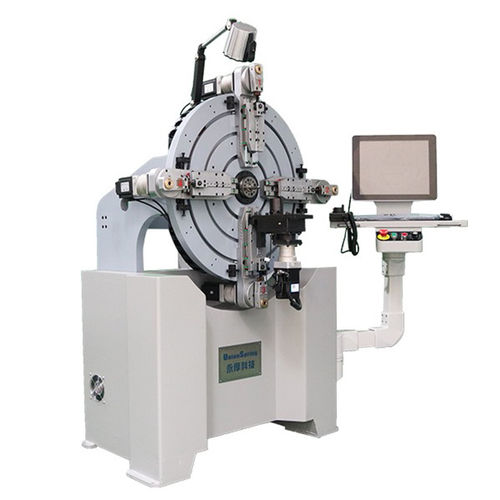

Máquina de bobinado de hilos UN-650

módulo

1. Los 6 ejes de la máquina son el eje de alimentación del alambre, el eje de enrollado, el eje de disposición del alambre y el eje del brazo (4 ejes). La parte de formación se completa con el eje del brazo. Cada eje es independiente y está interrelacionado. 2. Dispositivo de alimentación de alambre independiente, que puede realizar la alimentación de alambre simple y múltiple, y la alimentación de alambre de cualquier longitud 3. El dispositivo de rotación del núcleo se encuentra detrás de la placa, y el servo se controla por separado, que puede realizar 360 grados de rotación hacia adelante y hacia atrás 4. El eje de bobinado se instala directamente en el eje del brazo, y hay 2 juegos de servo control sincrónico. Puede realizar el bobinado hacia adelante y hacia atrás, el bobinado denso y el bobinado de paso variable, y puede realizar el bobinado de una sola capa, de varias capas y simple. 5. Adopta servo importado, reductor planetario importado, alta precisión de funcionamiento 6. El módulo de alta inteligencia del sistema de control puede generar automáticamente códigos de avería. Parámetros técnicos Diámetro del cable Alambre redondo esmaltado ：Φ0,5-3,0mm Alambre plano de cobre ≤ 30mm2 2.0MM≤W≤12,0MM 0.3MM≤T≤5.0MM Eje 6 rango de alimentación de hilo 0.1~N+1 Altura de los cables ≤60mm Eje libre Máx. Longitud de trabajo ≤60mm Servo de alimentación de alambre 2.7kw Servo del eje de bobinado 1.0kw Servo del eje del brazo 1.0KW*4 L*W*H 1500*1250*1700(mm) peso 900KG
