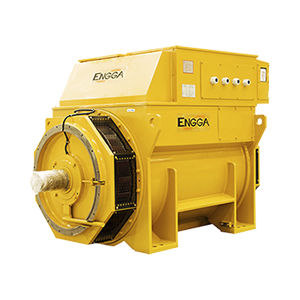

Alternador trifásico GS series

brushlesscon imán permanente4 polos

1）Electrical Rendimiento Características técnicas Estator del generador de alto voltaje El estator clase F está envuelto con cinta de mica epóxica clase F y prensado en molde. La bobina del estator clase H funciona con la madura tecnología de aislamiento clase H e impregnada en el sistema VPI (impregnación de presión al vacío). Tanto la bobina del estator clase F como la clase H son procesadas con un tratamiento anticorona. Mientras tanto, la bobina de estator está diseñada con una estructura de ranura sesgada para reducir eficazmente la onda armónica. Aumenta la resistencia mecánica en el extremo del devanado del estator para prevenir y soportar eficazmente la deformación en el extremo del estator causada por la carga repentina o el cortocircuito. Rotor del generador de alta tensión La estructura de triple aislamiento de la bobina del rotor puede mejorar eficazmente el giro a giro del rotor y el aislamiento entre capas, la capacidad antihumedad y anticorrosión. Mejorará la resistencia mecánica en el extremo del devanado para evitar que el devanado del rotor se deforme a alta velocidad de rotación. En consecuencia, la vida útil, la fiabilidad y la adaptabilidad al medio ambiente del generador también se mejora sustancialmente. El rectificador rotativo está diseñado como una estructura de dos secciones que es conveniente para el mantenimiento y no requiere ningún tipo de derribo en el generador. Bobinado La opción de paso de 5/6 o 2/3 puede disminuir el contenido de la onda armónica de voltaje y es adecuada para la aplicación de carga no lineal. La configuración estándar es un sensor de temperatura, PT100 y un calentador de espacio. Rango de potencia El rango de potencia del generador de alto voltaje ENGGA es de 400kW a 10000kw. Rango de tensión El voltaje estándar es de 3kV a 13.8kV. Hay disponibles voltajes especiales de acuerdo a los requerimientos de los clientes.
