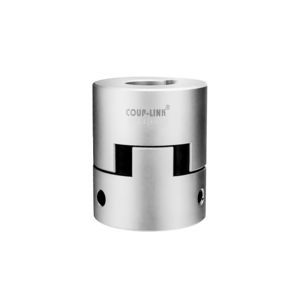

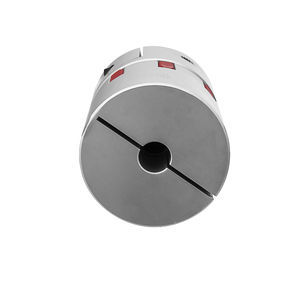

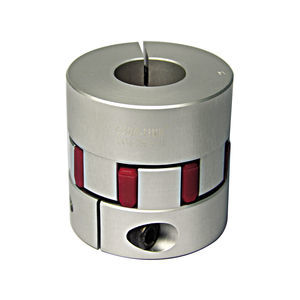

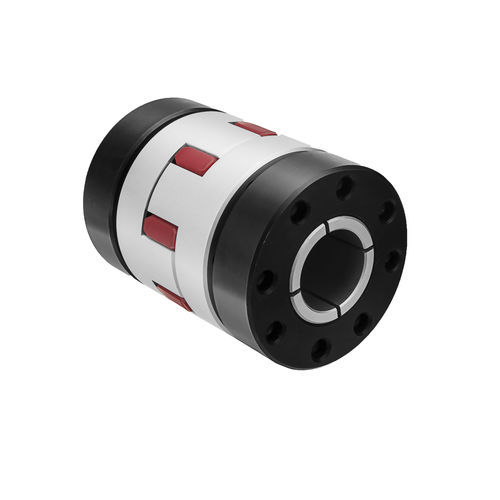

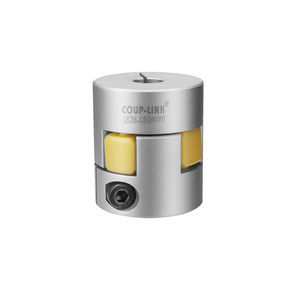

Acoplamiento flexible LK10 series
de mandíbulaspara eje de transmisióncasquillo de bloqueo

acoplamiento flexible
acoplamiento flexible
acoplamiento flexible
acoplamiento flexible
acoplamiento flexible
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
flexible, de mandíbulas
Uso previsto
para eje de transmisión
Estructura
casquillo de bloqueo
Rendimiento
de alto par
Par

Máx.: 940 Nm
(693,3084 ft.lb)

Mín.: 7,5 Nm
(5,5317 ft.lb)

Velocidad de rotación

Máx.: 20.000 rpm
(125.663,71 rad.min-1)

Mín.: 5.000 rpm
(31.415,93 rad.min-1)

Descripción

El acoplamiento de mordaza es un acoplamiento de transmisión de uso general muy utilizado en sistemas de control de movimiento (servo). Su finalidad es transmitir el par (conectando los dos ejes) a la vez que absorbe las vibraciones del sistema de amortiguación y ajusta las desviaciones, protegiendo otros componentes de posibles daños. Un acoplamiento de garras consta de tres piezas: dos cubos metálicos y una pieza de poliuretano llamada araña o elastómero. Las tres piezas se presionan entre sí, y la estructura de "garra" de cada sección lateral metálica se instala alternativamente con los pétalos del elastómero. Componentes: Cubos: Tapa de expansión de acero con cubos de aluminio Araña: PU (4 tipos de dureza disponibles) Características: Absorbe la vibración y ajusta la desalineación paralela, angular y axial Resistencia al aceite y aislamiento eléctrico Juego cero La araña soporta 4 tipos de dureza Tipo de bloqueo cónico Aplicación: máquina herramienta,monitor retractor, bomba de vacío, gato elevador, puerta de entrada/salida, maquinaria textil, bomba, equipo hidráulico, etapa xy, dispositivo de transporte, mesa de índice, máquina de moldeo por inyección, máquina de producción de tubos, banco de pruebas, etc.

---
