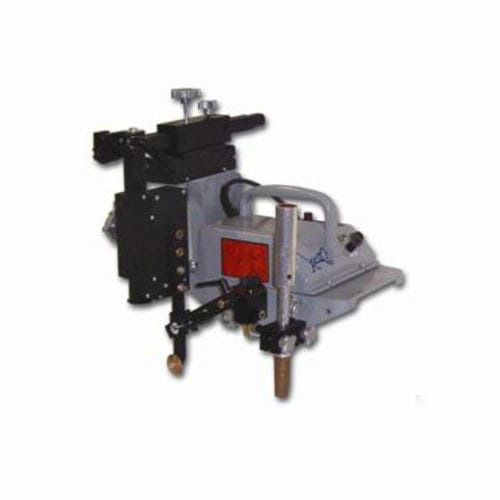

Sistema de localización de cordón de soldadura K-190-603

Los rastreadores mecánicos de costura y los sensores de altura de Gullco están diseñados para su uso con el carro de desplazamiento Kat de Gullco para mantener con precisión la distancia requerida y preestablecida entre la pistola o antorcha y la pieza de trabajo en operaciones automatizadas de soldadura y corte. Hay tres modelos disponibles para satisfacer eficazmente las distintas necesidades de aplicación. Todos son sensores de velocidad constante, tipo resorte, que utilizan barras deslizantes endurecidas y rectificadas con bujes de bolas de recirculación para proporcionar 1-3/4"(44mm) de flotación de la antorcha. Otras distancias de flotación disponibles bajo pedido. Rastreador mecánico de cordones de soldadura con resorte de velocidad constante, barras deslizantes endurecidas y rectificadas con bujes de bolas de recirculación para proporcionar 1-3/4"(44mm) de flotación de la antorcha a 45º y 1-1/4"(31,75mm) de desalineación del cordón de soldadura tanto en el plano horizontal como en el vertical. El conjunto incluye una corredera Micro Cross con soporte de pistola para proporcionar 3/4"(19mm) de ajuste XY. Se suministra de serie con rueda guía de cobre simple, caja de cremallera de 1 1/8" (29 mm) cuadrada, brazo de cremallera de 12" (304 mm) y abrazadera de montaje giratoria de 1-1/8" (29 mm) para fijación al brazo de cremallera del carro Kat. (A) Cuando el cordón de soldadura está por debajo del nivel del carro Kat, la abrazadera del brazo de cremallera del sensor está situada por debajo de la caja de cremallera del sensor. (B) Cuando la costura de soldadura está por encima del nivel del carro, la abrazadera del brazo de la cremallera del sensor se sitúa por encima de la caja de la cremallera del sensor. Puede ser necesario un ajuste de altura adicional. Recomendamos el uso de nuestro Conjunto de Elevación de la Caja de Bastidor (abajo) para aumentar la altura del brazo del bastidor del carro en 2", 4" o 6"
