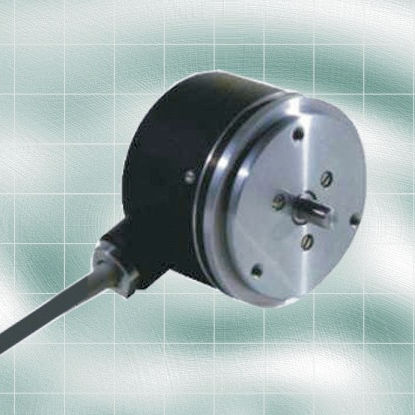

Encoder rotativo incremental R158 series

ópticocon eje macizoIP64

La serie R158 es una gama de codificadores incrementales ópticos de Gurley. Los encoders están diseñados para operaciones de tipo industrial que exigen una resolución y precisión óptimas. Los modelos de la serie R158 funcionan con resoluciones de hasta 250.000 ciclos/revoluciones a una temperatura de 0 a 70°C y 50.000 ciclos/revoluciones a una temperatura de -40 a 100°C. Cuentan con una pantalla LED que funciona durante más de 100.000 horas. Los encoders también tienen fotodetectores diferenciales diseñados para proporcionar una buena estabilidad de las señales y un sellado IP64 para funcionar en entornos difíciles. La serie R158 es una familia de encoders incrementales ópticos diseñados para aplicaciones industriales que requieren alta resolución y alta precisión. Todos los R158 comparten las siguientes características: ¡Resoluciones de hasta 250.000 ciclos/rev (1.000.000 de cuentas/rev) de 0 a 70°C y 50.000 ciclos/rev (200.000 cuentas/rev) de -40 a 100°C!Sellado IP64 para entornos difíciles (IP65 disponible para los códigos de base A y B)La serie R158 está disponible en cuatro modelos básicos:Modelo R158 código de base A: Configuración de tres orificios de montajeModelo R158 código de base B:Configuración de cuatro orificios de montajeModelo R158 código de base C:Versión de alta resistencia; cargas radiales/axiales de 40/60N; configuración de tres orificios de montaje Número máximo de líneas en el disco5.000Máximo de ciclos/revoluciones (ondas cuadradas cuádruples)250.000Cuentas máximas/revoluciones (después de la decodificación cuádruple)1.000.000Interpolación interna de ondas cuadradas1X, 2X, 5X, 10X, 16X, 25X, 50XError del codificador, ± arcsec115, 30 para los recuentos de líneas >2.500; 75 <2.500Frecuencia máxima de salida, kHz2.000 recuentos de líneas1X cuadradas
