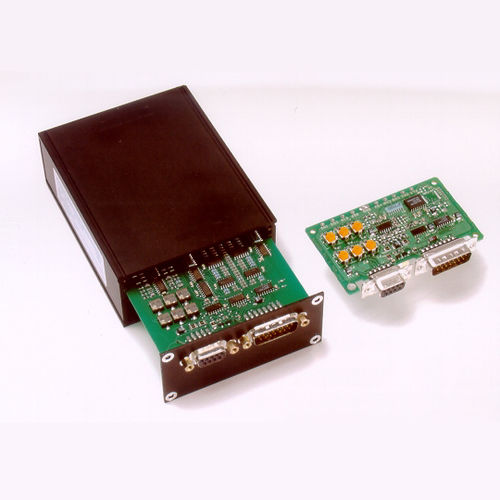

Interpolador HR2B and HR2C

Los interpoladores de alta resolución HR2B/HR2C de Gurley Precision Instruments mejoran las tasas de resolución de los codificadores rotativos modulares 9710 o de los codificadores lineales modulares 9717 en 80 veces los recuentos de línea de los discos o las escalas. Estos componentes crean ondas cuadradas en cuadratura, 25 veces el número de líneas. También proporcionan ondas cuadradas de 20 veces. Tanto el HR2B como el HR2C están integrados con índices de cuarto de ciclo y sistemas de circuitos "watchdog" que mantienen un seguimiento de las formas de onda analógicas del codificador. ESPECIFICACIONESHR2BHR2AplicabilidadPara uso con codificadores incrementales modulares Gurley modelo 9710 y 9717Señales de entradaCorriente de fototransistor complementaria en todos los canalesPotencia de entrada+5,0 ± 0,25V @ 125 mA máx., excluyendo los requisitos de terminación de la línea de transmisión; consulte la hoja de datos del codificador para conocer los requisitos de potencia del codificadorSeñales de salidaOndas cuadradas en cuadratura a INT veces el recuento de líneas en la escala. Índice, cuarto de ciclo de compuerta, es lógicamente alto cuando A y B son altos.La salida del perro guardián (FLT) es baja cuando las formas de onda del codificador analógico son defectuosas o se deterioran.Dispositivo de salidaControlador de línea diferencialRS-422 todos los canales (26ET31 o igual)Factor de interpolación (INT)201, 2, 5 ó 10*Frecuencia de entrada, máx25 kHz100 kHz*Frecuencia de salida, máxINT = 20: 500 kHzINT = 01: 100 kHzINT = 02: 150 kHzINT = 05: 300 kHzINT = 10: 500 kHzError de interpolación, máx±0,1 quantum. Este es el máximo error visto en las transiciones de onda cuadrada de salida; no incluye el error del codificador (ver datos específicos del codificador), ni el error de cuantificación, que es siempre ±½ quantum.Temperatura de funcionamiento0° a 70°C (32° a 158°F)Almacenamiento
