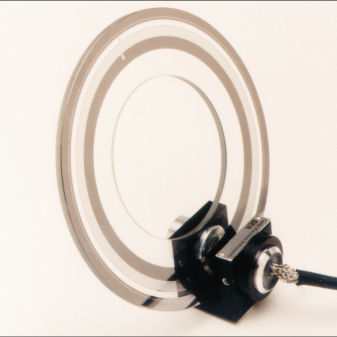

Encoder rotativo incremental 9710

modular

Este codificador incremental rotativo está diseñado con una estructura modular que proporciona procesos sin fricción. Puede utilizarse con una amplia gama de tamaños de disco, lo que proporciona flexibilidad a los operarios. La resolución que produce puede mejorarse mediante el uso de un interpolador, y las salidas son de controladores de línea diferencial RS422 Codificador incremental modular Gurley modelo 9710 Serie: 9710 Diafragma: Fotocorrientes diferenciales de alta salida de seno, coseno e índice. Los niveles de señal están diseñados para un funcionamiento adecuado con los distintos paquetes electrónicos de GPI. Consulte a la fábrica para establecer los criterios de las formas de onda cuando el 9710 se utiliza con otros componentes electrónicos.AluminioPatrón de cromo depositado al vacío sobre vidrio1,7 oz (49g) + cable @ 0,034 oz/in (0,04 g/mm)0,31 oz/in (0,34 g/mm) (sección transversal de 1,125" x 0,189")50 kHz, todos los canales (Max. La velocidad puede estar limitada por la electrónica posterior; consulte la hoja de datos del decodificador interpolador del modelo VA.)30 típica (depende de la instalación del usuario)±°0,0001 pulg/pie ( 8 mm/m)±0,00005 pulg/pie ( 4 mm/m)±10 arcos±5 arcos±-40 F a +185 F (40 C a +85 C)98% rh, sin condensación50g, 11 ms2g, 0-2000 Hz 9710 Página 2 de 61218ESPECIFICACIONESGPIGPIIIIIIIIIGurley Precision Instruments514 Fulton StreetTroy, NY 12180 U.S.A.(800) 759-1844, (518) 272-6300, fax (518) 274-0336, Online en www.gurley.com, e-mail: info@gurley.comAspartofourcontinuingproductimprovementprogram,allspecificationsaresubj
