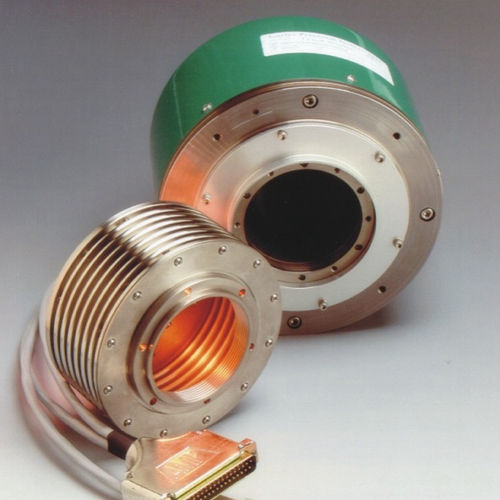

Encoder rotativo absoluto V860H

ópticomecánicode eje hueco

El codificador absoluto virtual V860H, fabricado por Gurley, es un codificador óptico que aplica la auténtica tecnología absoluta virtual para fusionar la simplicidad opto-mecánica y la durabilidad de un codificador incremental con la fiabilidad del sistema y la interfaz de fácil uso de un codificador definitivo. Está diseñado específicamente para aplicaciones casi militares con pedestales de radar y soportes de seguimiento. Se trata de un codificador óptico de alto rendimiento que utiliza la tecnología de uniquet para combinar la simplicidad opto-mecánica y la robustez de un codificador incremental con la fiabilidad del sistema y la facilidad de interfaz de un codificador absoluto.Este codificador ha sido diseñado para aplicaciones cuasi-militares como pedestales de radar y soportes de seguimiento.* Resoluciones personalizadas disponibles hasta 24 bits. Póngase en contacto con la fábrica para obtener más información *Resolución220(1.048.576) palabras/rev** Precisión instalada±1,5 arcos, incluidos los errores de cuantificación y acoplamientoÁngulo de inicialización0,308°Código de salidaBinario natural paraleloDispositivo de salidaRegistros de búfer de tres estados compatibles con TTLTasa máxima de actualización de datos1 MHzParidadOddDirección del eje para aumentar el recuentoEn el sentido de las agujas del reloj, mirando al extremo del fuelleAlimentación de entrada+12Vdc ±0.5V @375 mA máxFuente de iluminaciónLEDs, apantallados y con una vida útil de 100.000 horasVelocidad máxima de funcionamiento120°/sTemperatura de funcionamiento, °F (°C)-40 a +185 (-40 a +85)Temperatura de almacenamiento, °F (°C)-58 a 212 (-50 a + 100)Humedad98% rh, sin condensaciónPeso, codificador + acoplamiento lb (kg)12 lb (5.5)** Par de arranque, in-oz (N-m)16 (0,11)** Par de funcionamiento, in-oz (N-m)12 (0,08)Momento de inercia, in-oz-s2(g-cm)0,27 (19 x 103)SelladoIP64
