Encoder lineal incremental 9717

ópticosin contactodigital

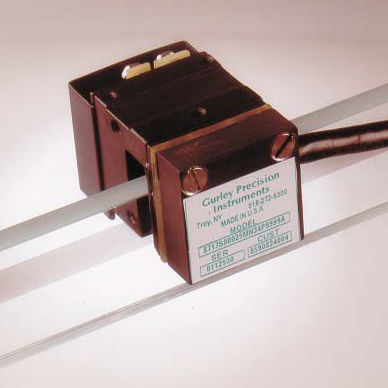

el encóder incremental permite medir directamente la posición lineal o la velocidad sin tocar el cabezal de lectura ni la escala de cristal. El uso del encóder con el interpolador HR2B o HR2C ofrece una resolución óptica amplificada electrónicamente y la salida se genera como ondas cuadradas cuadráticas más índice a partir de controladores de línea diferencial RS422. El codificador proporciona sinusoides de salida de fototransistor sin búfer. Las ondas cuadradas en cuadratura, el índice de compuerta y los datos de autocomprobación "watchdog" incorporados se envían a través de los controladores de línea diferencial RS-422 para generar señales de salida digitales o aumentar la resolución. Las ondas cuadradas de salida existen a 20 veces el recuento de líneas en la escala HR2B o a 1, 2, 3, 4, 5, 8, 10, 12, 16 ó 25 veces el recuento de líneas en la HR2C. El modelo 9717 es un encóder incremental de alta resolución que ofrece medición directa de posición lineal o velocidad sin contacto entre el cabezal de lectura y la escala de cristal.Cuando se utiliza con el interpolador HR2B o HR2C opcional, su resolución óptica puede aumentarse electrónicamente y la salida proporcionarse como ondas cuadradas en cuadratura más índice de los controladores de línea diferencial RS422.El modelo 9717 proporciona sinusoides de salida de fototransistor sin búfer. Para señales de salida digitales o resolución ampliada, nuestros paquetes electrónicos de los modelos HR2B y HR2C transmiten ondas cuadradas en cuadratura, índice de compuerta y datos de autocomprobación "watchdog" incorporados a través de controladores de línea diferencial RS-422. Las ondas cuadradas de salida son 20 veces más rápidas que las ondas cuadradas en cuadratura. Las ondas cuadradas de salida son 20 veces el número de líneas de la escala con el HR2B, o 1, 2, 3, 4, 5, 8, 10, 12, 16 ó 25 veces el número de líneas con el HR2C. Para más información, consulte la hoja de datos del HR2B/HR2C
