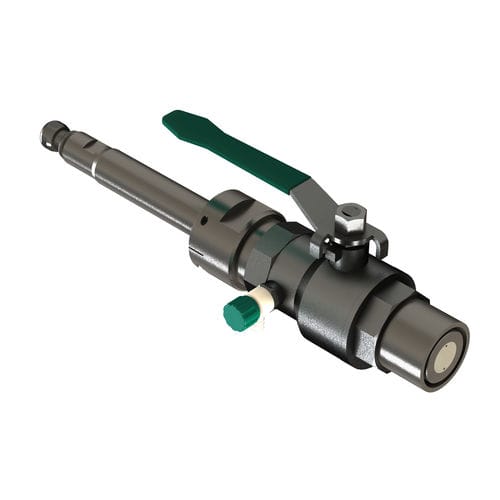

Sensor de velocidad lineal Q-Eye PSC

Dopplerde acero inoxidable

El sensor de inserción utiliza la avanzada tecnología Pulse-Doppler. El perfil de velocidad de toda la sección transversal se captura en hasta 18 celdas de medición. El sensor de inserción se utiliza cuando la tubería sólo es accesible desde el exterior. Este sensor se utiliza en tuberías llenas o en tuberías parcialmente llenas en combinación con un transductor de presión integrado. La instalación se realiza mediante una válvula de bola de 1,5" en las tuberías existentes. El sensor de inserción se monta a ras de la pared interior de la tubería, lo que permite limpiar las tuberías sin necesidad de retirar el sensor. Además, el perfil de flujo no se ve alterado por el propio sensor. Si alguna vez es necesario retirar el sensor, puede hacerse en condiciones de proceso gracias a la válvula de bola integrada. ESPECIFICACIONES TÉCNICAS Sensor: Sensor de velocidad para tuberías parcial y totalmente llenas, incluida la válvula de bola Opcional con transductor de presión integrado para la medición del nivel Frecuencia: 1 MHz Alcance: - Velocidad: ± 5,0 m/s - Nivel (transductor de presión): 0...0,2 bar o 0...10 bar Incertidumbre de la velocidad: ± 0,03 m/s de -1,5 m/s a +1,5 m/s ± 2 % de la lectura de -5,0 a -1,5 m/s y de +1,5 a +5,0 m/s Incertidumbre del transductor de presión: - Linealidad: 0,5 % FS (0,2 bar) o 0,25 % FS (10 bar) - Banda de error de 0 a 50 °C: máx. 1.5 % FS (0,2 bar) o 0,5 % FS (10 bar) Longitud del cable: 10 m incluido (máx. 80 m) Material: Acero inoxidable 1.4301 (AISI 304) Dimensiones Diámetro: 38 mm (1,5")
