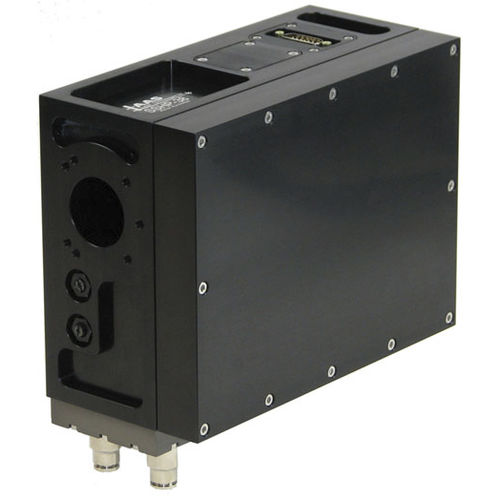

Obturador de protección láser SSHP-38

de aluminio

El obturador de la seguridad SSHP-38 con el indicador del diodo se diseña para terminar temporalmente las emisiones de rayo láser para la seguridad del usuario. Cuando el obturador es cerrado, el de rayo láser se refleja apagado de la cuchilla del obturador en una descarga del haz para terminar el haz. La descarga reemplazable del haz se puede pedir en varios estilos. La cuchilla se diseña para la operación a prueba de averías y se cierra automáticamente en ausencia de poder. La unidad debe ser montada en la línea (colinearia) con el de rayo láser que se terminará. Mientras que en modo seguro un laser rojo opcional que señala el diodo substituirá el haz original si está deseado. La opción del indicador del diodo utiliza un laser del diodo 650nm con el ¼” - 80 tornillos de ajuste de la echada para la alineación del haz del indicador. Número de parte SSHP-38-AU-BC-DDD de Haas mostrado arriba. Transfiera los dibujos técnicos para cada número de parte común a la derecha. Transfiera el lector de Adobe PDF y al espectador libres de SolidWorks a la izquierda.
