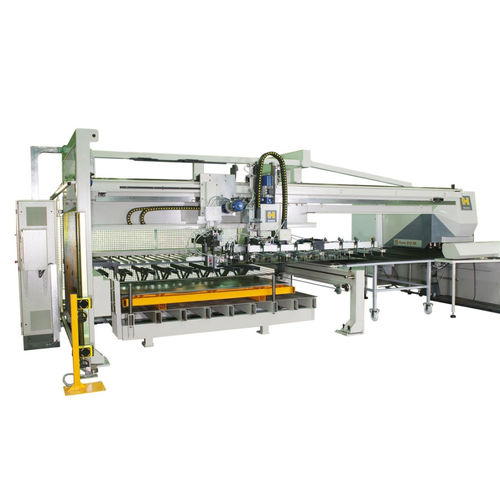

Sistema de carga y descarga de placas SHEET TRANSFER 3015

automático

La TRANSFERENCIA 3015 de la HOJA se diseña para el cargamento de hojas de una plataforma sobre la punzonadora del CNC, y la descarga de la hoja perforada de la tabla de máquina sobre una unidad de amontonamiento. El marco principal del sistema es una estructura rígida, empernada con las guías lineares sobre-dimensionadas y carros motorizados. Consiste en: Dispositivo de cargamento con la unidad de la separación de hoja y la unidad de medición del grueso: - La plataforma con las hojas se pone en una estructura sobre-dimensionada del marco con 2 imanes para la separación previa de las placas de acero y de 3 barras de la parada para calibrar el material. El módulo cargable consiste en un marco que lleva las ventosas neumáticas y un sistema neumático especial (esquina de frontal izquierda) para la separación de las hojas. Este sistema neumático especial sacude la esquina de frontal izquierda de la hoja para separar la hoja de la debajo, con ayuda adicional de un jet del aire comprimido a través de un dispositivo que sopla del aire (ajustable en altura). - El movimiento vertical del bastidor de ventosa tiene 2 velocidades para una mejor separación de las hojas. Una vez que se levanta la hoja, un dispositivo especial mide el grueso de la hoja para comprobar si se ha tomado solamente 1 hoja. Si éste es el caso, una tabla intermedia especial viene entre la hoja levantada y la plataforma de la hoja, en la misma altura de la tabla de la punzonadora. - A este punto, el sistema espera la punzonadora para acabar de perforar la hoja anterior. Cuando se acaba la hoja anterior, la nueva hoja se mueve horizontalmente a la máquina y se sostiene aproximadamente 25 milímetros sobre la hoja perforada en la tabla del sacador.
