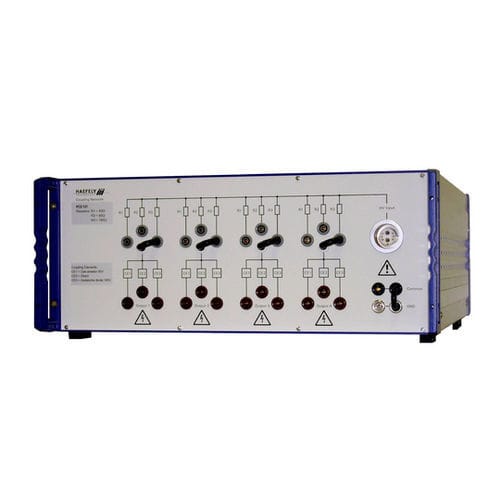

Red de acoplamiento PCD 121

El PCD 121 se utiliza para el acoplamiento de impulsos de onda combinada 1,2/50us - 8/20us de hasta 6,6 kV de pico en líneas simétricas no apantalladas de datos y señales según las normas IEC/EN. Se pueden comprobar simultáneamente hasta 2 pares / 4 hilos. Para obtener la máxima flexibilidad, en el PCD 121 sólo se incluyen elementos de acoplamiento. Los circuitos de desacoplamiento, que dependen del EUT que se vaya a probar, se pueden colocar por separado en la configuración de prueba. Conmutación manual de la ruta de acoplamiento para pruebas en modo común (longitudinal, línea a tierra), así como en modo diferencial (transversal, línea a línea). Los elementos de acoplamiento predeterminados son descargadores de gas y diodos de avalancha de ruptura. Los elementos de acoplamiento pueden seleccionarse fácilmente. La salida de acoplamiento directo permite al cliente utilizar sus propios elementos de acoplamiento. Características Onda combinada 1,2/50us - 8/20us impulso Resistencias en serie incluidas Se pueden probar hasta 2 pares / 4 hilos Ancho de banda de la señal hasta >10MHz Baja carga capacitiva en las líneas EUT Selección manual de la ruta de acoplamiento Seguro y sencillo - Todas las tomas son conectores banana de seguridad para garantizar la máxima seguridad al usuario. La ruta de acoplamiento seleccionada puede verse de un vistazo. Robusto y fiable - La cuidadosa selección de componentes garantiza que el PCD 121 seguirá funcionando bajo el régimen de pruebas más extenuante.
