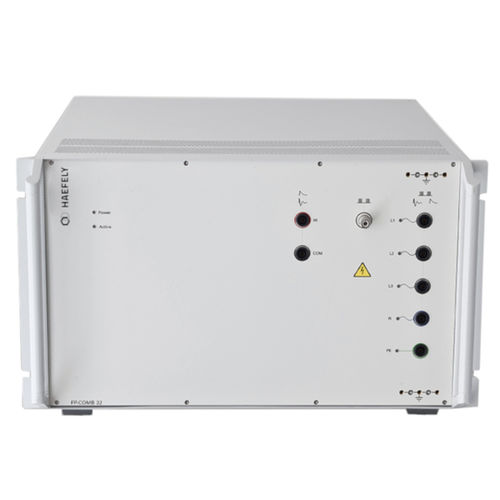

Red de acoplamiento / desacoplamiento trifásica FP-COMB 32

CDN

La FP-COMB 32 es una red automática trifásica combinada de acoplamiento/desacoplamiento (CDN) para pruebas de onda combinada de sobretensión, onda de anillo y EFT/ráfagas. Cumple totalmente con los requisitos de las normas IEC/EN 61000-4-4, IEC/EN 61000-4-5, IEC/EN 61000-4-12, ANSI C62.41 y otras.Está diseñada para permitir a los usuarios configurar y realizar ensayos de forma eficaz junto con los sistemas de ensayo de inmunidad ampliables de la serie AXOS. El CDN cambia automáticamente las trayectorias de acoplamiento, los ángulos de fase y la impedancia de la fuente en función de los parámetros de ensayo establecidos por el usuario a través de los controladores AXOS 5 y/o AXOS 8. Características - Onda combinada de sobretensión, 1,2/50 us - 8/20 us - Onda en anillo, 100 kHz - Transitorio eléctrico rápido (EFT) / Ráfaga - Tensión de impulso de 7 kV para onda de choque combinada y onda en anillo - Tensión de impulso de 5 kV para EFT/Ráfaga - Tensión de línea 480 VCA fase-fase y 480 VCC - 32 A de corriente EUT por fase - Sincronización automática del ángulo de fase para cada ruta de acoplamiento
