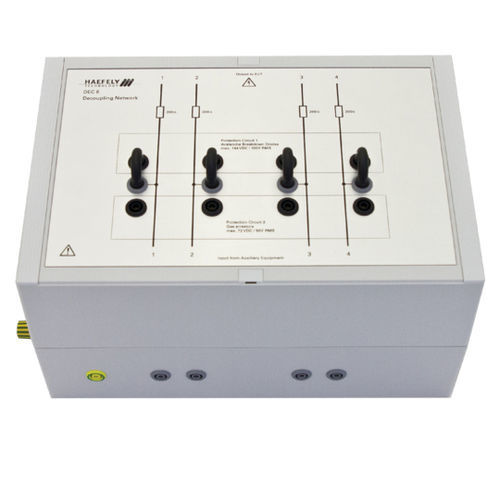

Red de acoplamiento / desacoplamiento DEC 6

El DEC 6 se utiliza para desacoplar equipos auxiliares de un EUT ensayado con impulsos de 10/700us hasta 6,6kV de pico Se utiliza para desacoplar líneas de datos y señales simétricas no apantalladas según la norma ITU K.44. Se pueden probar hasta 4 cables simultáneamente. Para obtener la máxima flexibilidad, en el DEC 6 sólo se incluyen elementos de desacoplamiento y protección. Los circuitos de acoplamiento, que dependen del EUT que se vaya a probar, se pueden colocar por separado en la configuración de prueba. Selección manual del acoplamiento de los elementos de protección para la mejor protección de los equipos auxiliares. Los elementos de protección predeterminados son descargadores de gas y diodos de avalancha de ruptura (ABD). Con estos elementos, la carga capacitiva de las líneas del EUT es pequeña. Los elementos de desacoplamiento pueden seleccionarse fácilmente. También es posible realizar pruebas sin elementos de protección - Resistencias de desacoplamiento 200 Ohm - 10/700 us impulsos telecom - impulsos de onda combinada 1,2/50 us - 8/20 us - impulsos de onda anular de 100 kHz - Diodos de avalancha de ruptura y descargadores de gas como elementos de protección - Se pueden probar hasta 4 hilos - Ancho de banda de la señal hasta unos 10 MHz
